Boileris šilumos siurbliui ar buferinė talpa: kas ką daro ir ko reikia Jums

Kuo skiriasi boileris ir buferinė talpa?

Boileris ruošia vandenį praustis, indams plauti ir kitoms buities reikmėms. Buferinė talpa kaupia šildymo sistemoje cirkuliuojantį vandenį, todėl joje esančio vandens negalima naudoti kaip geriamojo. Nors abi talpos išoriškai gali atrodyti panašiai, skiriasi jų paskirtis, konstrukcija, darbinis slėgis ir priežiūra.

Boilerio vidinę talpą gamintojas gamina iš emaliuoto plieno. Nuo korozijos ją papildomai saugo magnio anodas. Boileris skirtas iki 1.0 MPa, arba 10 barų, slėgiui. Šalto vandens įvade turi būti sumontuotas iki 10 barų apsauginis vožtuvas.

Magnio anodą reikia tikrinti kas 12 mėnesių, o keisti bent kas 18 mėnesių. Daugiau apie šią priežiūrą paaiškinta straipsnyje Magnio anodas: kada keisti.

Buferinė talpa gaminama iš juodojo plieno, o jos vidus nedengiamas emaliu. Ji skirta uždarai šildymo sistemai ir iki 0.3 MPa, arba 3 barų, slėgiui. Buferinių talpų instrukcijose magnio anodas nenumatytas. Kombinuotos SWVPC talpos apatinės buferio dalies taip pat negalima jungti prie geriamojo vandens sistemos.

Ar šilumos siurbliui reikia buferinės talpos?

Buferinė talpa priima šilumos perteklių, stabilizuoja sistemos temperatūrą ir mažina šilumos siurblio įsijungimų bei išsijungimų skaičių. Ji taip pat padeda atitirpinant lauko bloką, gali hidrauliškai atskirti šilumos šaltinį nuo šildymo kontūrų ir leidžia vienoje sistemoje derinti kelis šilumos šaltinius.

Kospel šilumos siurblių komplektuose buferis naudojamas visada. HPM2.Z vidaus blokas derinamas su SVK buferiu ir SWP arba SWPC boileriu. Kita galimybė - kombinuota SWVPC talpa, kurioje boileris ir buferis sumontuoti viename korpuse.

Gamintojas tinkamą HPM2.Z veikimą garantuoja naudojant numatytus komplektus. Jeigu montuojate kito gamintojo šilumos siurblį, buferio poreikį reikia vertinti pagal jo instrukciją ir konkrečią šildymo sistemą. Svarbu, kiek sistemoje yra vandens, kaip valdomi kontūrai ir ar juos gali uždaryti termostatai.

Kodėl šilumos siurbliui reikia boilerio su dideliu gyvatuku?

Šilumos siurblys boileriui tiekia vėsesnį vandenį negu įprastas katilas. Kospel vidaus blokas šildymo režimu pasiekia iki 60 °C, todėl šilumai perduoti reikia didesnio gyvatuko ploto. Dezinfekcijos metu sistema gali pasiekti 70 °C, pasitelkdama elektrinį kaitinimo elementą ir valdiklio funkciją.

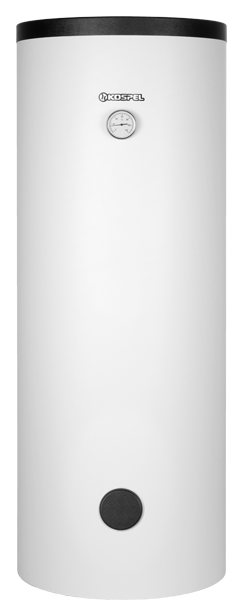

Temperatūrų skirtumas turi didelę įtaką perduodamai galiai. Pavyzdžiui, SWP-201 gyvatukas, kai tiekiamo vandens temperatūra siekia 80 °C, perduoda 60 kW. Esant 55 °C temperatūrai, jo galia sumažėja iki 18 kW. Atitinkamos SWPC-501 vertės yra 172 ir 50 kW.

Gamintojo orientyras 8 kW šilumos siurbliui - maždaug 2-2.5 m² gyvatuko plotas. Vertinant boilerio tūrį, galima skaičiuoti apie 50 l karšto vandens vienam žmogui per dieną.

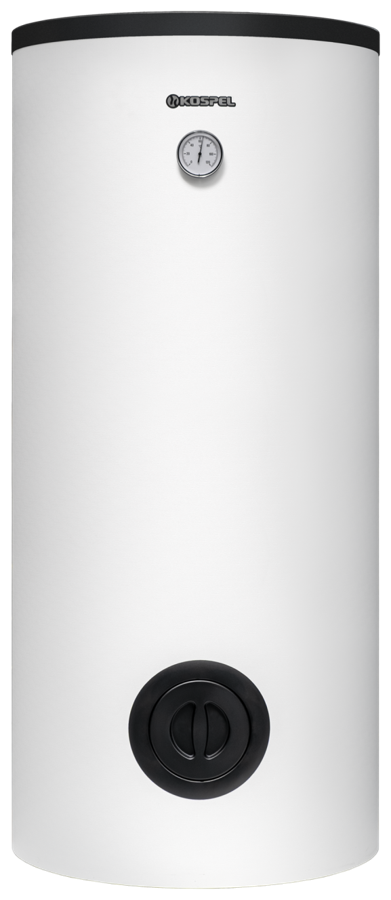

SWPC turi dvigubą gyvatuką. Palyginimui, katilui skirtas SW-140 su 1.0 m² gyvatuku, naudojant 55 °C vandenį, perduoda 9 kW. Todėl senas boileris su maždaug 1-1.5 m² gyvatuku šilumos siurbliui dažniausiai būna per mažas: vanduo šyla lėtai, o siurblys ilgiau veikia aukštesne temperatūra.

Atskiri boileris ir buferis ar viena kombinuota talpa?

Abu sprendimai atlieka tas pačias pagrindines užduotis. Atskiros talpos suteikia daugiau pasirinkimo derinant boilerio tūrį, gyvatuko plotą ir buferį. Kombinuota talpa užima mažiau grindų ploto ir supaprastina įrangos išdėstymą. Sprendimą dažniausiai lemia šeimos dydis, techninės patalpos forma ir montavimo schema.

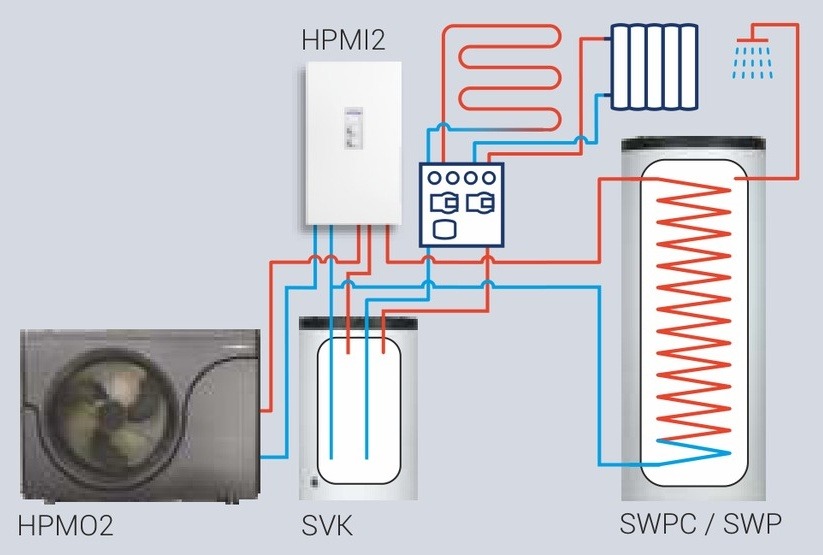

Atskirame komplekte naudojamas 100 l SVK buferis ir SWP arba SWPC boileris. SVK turi keturias 5/4" jungtis viršuje, todėl jį galima statyti po pakabinamu vidaus bloku. Talpa atitinka A energinę klasę, o jos šilumos nuostoliai siekia 31 W. Tokį komplektą gamintojas numato šeimai iki 7 žmonių.

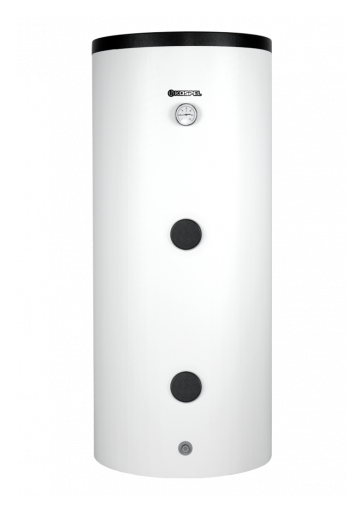

SWVPC viename korpuse turi dvi atskiras dalis. Viršuje įrengta emaliuota maždaug 235-250 l karšto vandens talpa su dvigubu gyvatuku. Apačioje yra 60 l buferis su pertvara, kuri neleidžia maišytis karštam tiekiamam ir vėsesniam grįžtamajam vandeniui. Talpos matmenys - Ø695 x 1610 mm. Gamintojas ją rekomenduoja 4 asmenų šeimai.

HPMD vidaus blokas taip pat turi abi talpas: 250 l karšto vandens talpą, numatytą 3-5 asmenims, ir 60 l buferį.

Kokio dydžio boilerio reikia šeimai?

Boilerio tūrį pirmiausia lemia žmonių skaičius ir karšto vandens naudojimo įpročiai. Gamintojas siūlo orientuotis į 30-50 l vienam žmogui. Didesnio tūrio gali reikėti, jeigu šeimos nariai dažnai prausiasi vienas po kito, naudojama didelė vonia arba vienu metu vanduo tiekiamas į kelis taškus.

HPMD 250 l talpa skirta maždaug 3-5 asmenims, SWVPC - 4 asmenų šeimai, o komplektas su SVK ir SWPC gali būti parenkamas šeimai iki 7 žmonių.

Boilerį periodiškai reikia pašildyti iki aukštesnės nei 70 °C temperatūros. Kadangi šilumos siurblys pats pasiekia iki 60 °C, aukštesnę dezinfekcijos temperatūrą užtikrina elektrinis kaitinimo elementas ir atitinkama valdiklio funkcija.

SWP talpose galima naudoti 1.4-3.0 kW GRW elementus, o nuo 300 l tūrio - ir 4.5 arba 6.0 kW. SWPC 6.0 kW elementas numatytas tik 500 l modeliui.

Kokio dydžio buferinės talpos reikia?

Nedidelis buferis ir didelė akumuliacinė talpa atlieka skirtingas užduotis. Kospel su 8-23 kW šilumos siurbliais naudoja 60-101 l talpas sistemos tūriui padidinti ir darbui stabilizuoti. 500-1000 l talpos skirtos didesniam šilumos kiekiui kaupti, pavyzdžiui, naudojant elektrinį ar kietojo kuro katilą.

Sukauptą šilumą galima apskaičiuoti pagal formulę: litrai x temperatūrų skirtumas x 1.163 Wh. Gamintojo pavyzdyje 500 l vandens, pašildyto 30 °C, sukaupia apie 17.4 kWh.

Šilumos siurblio temperatūrų skirtumas mažesnis. Kai tiekimas siekia 55 °C, o grįžtamojo vandens temperatūra yra 30-35 °C, 100 l talpa sukaupia apie 2.3-2.9 kWh. Tai skaičiavimo rezultatas, o ne vardinė talpos charakteristika.

Lentelės vertės apskaičiuotos pagal vandens tūrį ir temperatūrų skirtumą. Gamintojas nepateikia universalios talpos dydžio parinkimo taisyklės pagal šilumos siurblio galią. Buferį turi parinkti montuotojas, įvertinęs sistemos vandens tūrį, kontūrus, valdymą ir šilumos siurblio reikalavimus.

SVK, SVH ir SWVPC buferio dalyje vasarą galima kaupti vėsų vandenį vėsinimo sistemai. Vandens temperatūra negali būti žemesnė nei 6 °C. Didesnius variantus rasite kategorijoje akumuliacinės talpos.
