Boileris dujiniam katilui: kaip parinkti gyvatuką ir tūrį

Kam dujiniam katilui reikalingas boileris?

Netiesioginio šildymo boileris kaupia karštą vandenį, kurį katilas šildo per gyvatuką. Gamintojas nurodo, kad SWK, SW ir SB boilerius galima jungti prie vienos funkcijos, taip pat kondensacinių dujinių katilų. Dviejų funkcijų katilas karštą vandenį ruošia pats, todėl atskiro boilerio jam paprastai nereikia.

Boileris leidžia sukaupti vandens atsargą ir vienu metu patogiau aptarnauti kelis vandens naudojimo taškus. Jis ypač pravartus didesniuose namuose, kuriuose įrengiama karšto vandens cirkuliacija. Ji sutrumpina laukimo laiką, kai praustuvas ar dušas yra toli nuo katilinės. Kiekvienas Kospel boileris turi cirkuliacijos jungtį.

Kodėl svarbus gyvatuko dydis?

Gyvatukas gali perduoti tik jo konstrukciją ir darbo sąlygas atitinkančią galią. Jei katilas galingesnis už gyvatuką, grįžtantis šildymo vanduo greitai įkaista, katilas išsijungia ir netrukus vėl įsijungia. Toks dažnas taktavimas didina katilo komponentų apkrovą, todėl gyvatuko galia turėtų būti ne mažesnė už katilo galią.

Pavyzdžiui, WW-100 gyvatukas geriausiomis nurodytomis sąlygomis perduoda 10 kW. Prie jo prijungtas galingesnis pakabinamas katilas negalėtų stabiliai perduoti visos savo galios. Dėl to boilerių, kurių gyvatukas mažesnis nei maždaug 0.5 m², dujiniam katilui nerekomenduojame. Jie labiau tinka kietojo kuro ar granulių katilui arba šildymo kontūrui.

Lentelėje nurodyta galia pasiekiama esant priverstinei cirkuliacijai, 80 °C šildymo vandens temperatūrai ir 2.5 m³/h srautui. Žemesnė katilo temperatūra mažina perduodamą galią. Kai katilas tiekia 55 °C temperatūros vandenį, SWK modelių gyvatukai perduoda atitinkamai 7.5, 9, 10 ir 10.5 kW.

SWK - boileris po pakabinamu katilu

SWK tinka, kai boilerį norite pastatyti tiesiai po pakabinamu katilu. Visos jo jungtys nukreiptos į viršų, todėl vamzdžiams nereikia papildomos vietos boilerio šonuose. Galimi keturi modeliai, kurių faktinis tūris yra 97, 111, 134 arba 150 l.

SWK gyvatuko plotas siekia 0.82-1.14 m², o nurodyta galia yra 25-33 kW. Esant gamintojo nustatytoms bandymo sąlygoms, boileriai nuolat tiekia 625, 750, 800 arba 825 l/h 45 °C temperatūros vandens.

65 mm poliuretano putų izoliaciją turintys boileriai atitinka A energijos klasę. Jų šilumos nuostoliai siekia 33, 36, 38 arba 39 W. Pagal nurodytus nuostolius tai sudaro maždaug 0.8-0.9 kWh per parą. Gamintojo duomenimis, palyginti su panašiu C klasės boileriu, nuostoliai gali būti iki 50 % mažesni, o per metus galima sutaupyti iki 320 kWh.

SWK statomas vertikaliai ant trijų įsukamų kojelių. Jam reikia neužšąlančios vietos, kurioje galimas nuotėkis neužlietų patalpos. SWK-100, SWK-120 ir SWK-140 skersmuo yra 595 mm, o aukštis atitinkamai 906, 1018 ir 1140 mm. SWK-150 matmenys yra Ø690 x 940 mm. Tušti modeliai sveria 58, 65, 72 ir 72 kg, o jų jungtys yra 3/4".

Kokio tūrio boilerio reikia?

Gamintojas siūlo orientuotis į 30-50 l vienam žmogui, tačiau galutinis tūris priklauso nuo vandens vartojimo įpročių ir katilo galios. Galingesnis katilas boilerį pašildo greičiau, todėl galima rinktis mažesnį tūrį. Silpnesniam katilui paprastai reikia didesnės sukaupto vandens atsargos.

Svarbu įvertinti ne tik gyventojų skaičių, bet ir tai, ar vienu metu naudojami keli dušai, vonia ir virtuvės čiaupas. Didesnei šeimai galima rinktis SW su vienu gyvatuku. Šios serijos tūriai apima 100-500 l, gyvatukų plotas siekia 0.8-2.13 m², o galia - 24-63 kW. Gamintojas nurodo, kad SW tinka bet kuriam katilui.

Ką sumontuoti kartu su boileriu?

Boileris neturi atskiro valdiklio. Jame įrengtas vamzdelis katilo temperatūros jutikliui ir rodyklinis termometras, o karšto vandens temperatūrą bei ruošimo prioritetą valdo katilas. Saugiam darbui taip pat reikia tinkamai parinkto apsauginio vožtuvo, slėgio kontrolės ir karšto vandens išsiplėtimo indo.

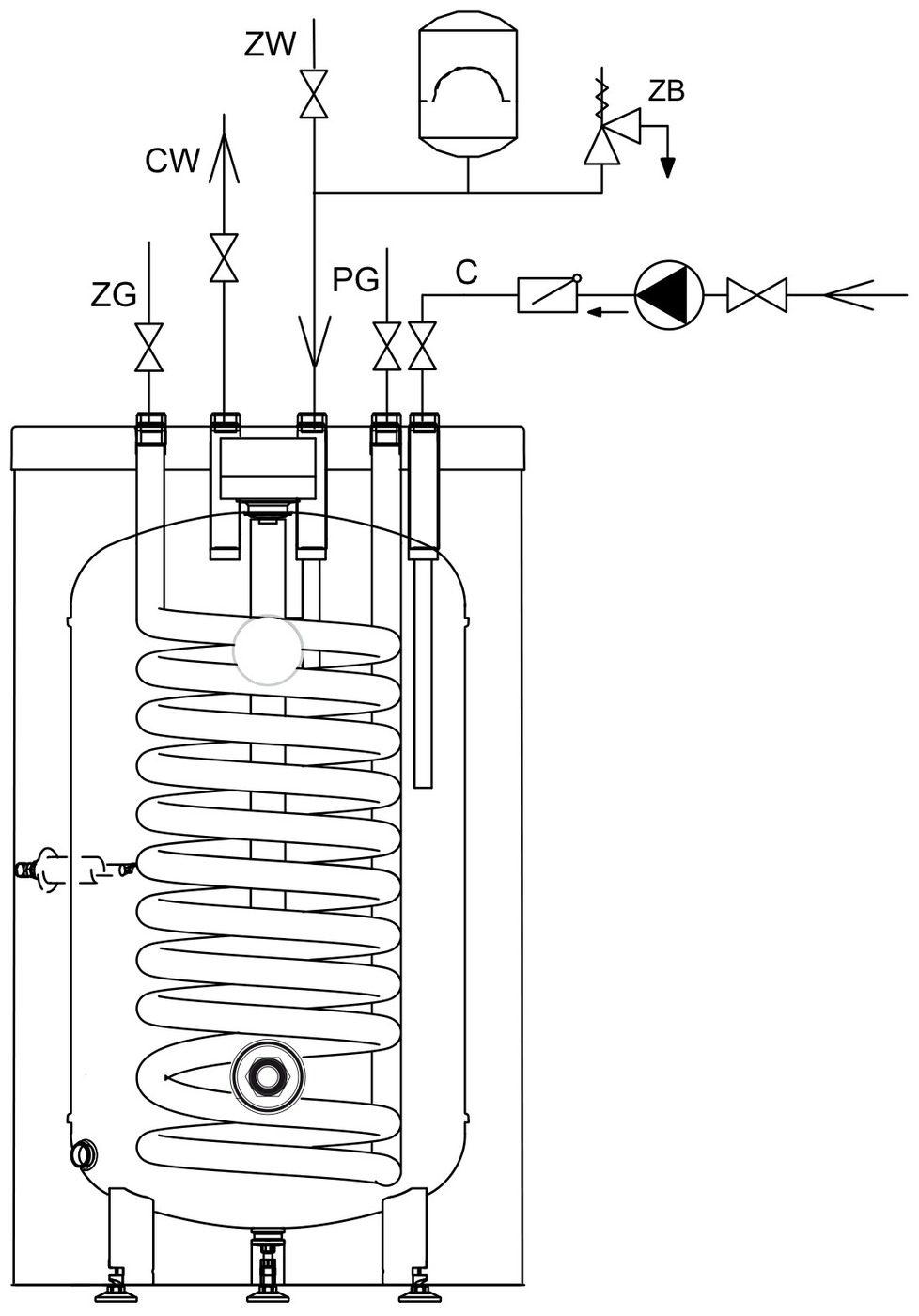

Šalto vandens įvade montuojamas trišakis su apsauginiu vožtuvu. SWK, SW-100 iki SW-140, WW ir WP boileriams, kurių talpa skirta 0.6 MPa slėgiui, naudojamas 6 bar vožtuvas. Boileriams, kurių talpos darbinis slėgis yra 1.0 MPa, parenkamas iki 10 bar vožtuvas.

Tarp boilerio ir apsauginio vožtuvo negalima montuoti uždarymo vožtuvo. Jei vandentiekio slėgis per didelis, reikia slėgio reduktoriaus. Apsauginio vožtuvo našumas turi atitikti šilumos šaltinio galią. Gamintojo schemose šalto vandens pusėje taip pat numatytas karšto vandens išsiplėtimo indas, kurį pagal sistemą parenka montuotojas.

Į SWK papildomai galima įsukti GRW elektrinį kaitinimo elementą: 1.4, 2.0 arba 3.0 kW, 230 V, arba 4.5 kW, 400 V.

O jei name yra ir šilumos siurblys?

Kai namuose veikia šilumos siurblys ir dujinis katilas, galima rinktis SBPG su dviem gyvatukais. Didelis apatinis gyvatukas skirtas žemesnės temperatūros šilumos šaltiniui, o viršutinis gyvatukas leidžia prijungti dujinį katilą ir greičiau papildyti karšto vandens atsargą.

Apatinio SBPG gyvatuko plotas yra 2.09-3.82 m². Viršutinio gyvatuko plotas siekia 0.75, 1.03 arba 1.44 m², o jo galia - 22, 31 arba 43 kW.

Dujiniam katilui taip pat tinka WP su vandens marškiniais. Jų plotas yra 0.75-1.05 m², o galia - 20-29 kW. Reikia įvertinti, kad marškinių slėgis ribojamas iki 0.3 MPa. WP talpa montuojama horizontaliai ant sienos ir skirta iki 80 °C temperatūrai.

Priežiūra

SWK magnio anodas išimamas per viršų, nuėmus anodo dangtelį. Todėl tarp boilerio ir virš jo kabančio katilo reikia palikti pakankamai vietos anodui ištraukti. Gamintojas konkretaus laisvos vietos aukščio nenurodo, todėl jį būtina įvertinti dar prieš montuojant įrangą.

Magnio anodą reikia patikrinti kas 12 mėnesių ir pakeisti kas 18 mėnesių. Anodas saugo emaliuotą talpą nuo korozijos, todėl jo priežiūros nereikėtų atidėti. Daugiau paaiškiname straipsnyje Magnio anodas: kada keisti.

Padėsime parinkti

Parašykite mums arba paskambinkite. Nurodykite dujinio katilo galią, gyventojų skaičių, karšto vandens vartojimo įpročius ir boileriui skirtos vietos matmenis. Pagal šią informaciją padėsime parinkti tinkamą tūrį ir pakankamos galios gyvatuką.
