Kospel EKCO.T / TM
30-48 kW katilai, jungiami į kaskadą
30-48 kW pakabinami elektriniai katilai, skirti tik 400 V trifaziam tinklui. EKCO.TM šildymą valdo pagal lauko temperatūrą, o katilus galima jungti į kaskadą.
- 30-48 kW
- 400 V 3N~
- 40-85 °C
- Kaskados jungimas
- 2 kontūrai (TM)
Svarbiausia apie EKCO.T / TM
30-48 kW
30-48 kW galia
Galite rinktis 30, 36, 42 arba 48 kW; 2 kaitinimo blokai, gamintojo teigimu, mažina kaitinimo elementų apkrovą.
40-85 °C
40-85 °C temperatūra
Šiame intervale nustatoma šildymo vandens temperatūra, o prijungus boilerį ruošiamas karštas vanduo.
2 kontūrai
2 šildymo kontūrai
EKCO.TM valdo pagrindinį ir antrąjį maišomąjį kontūrą, pavyzdžiui, grindinio šildymo.
1 + 8
Iki 8 katilų
EKCO.TM, kaip pagrindinis katilas, gali valdyti iki 8 EKCO.T katilų kaskadoje.
Kaip veikia

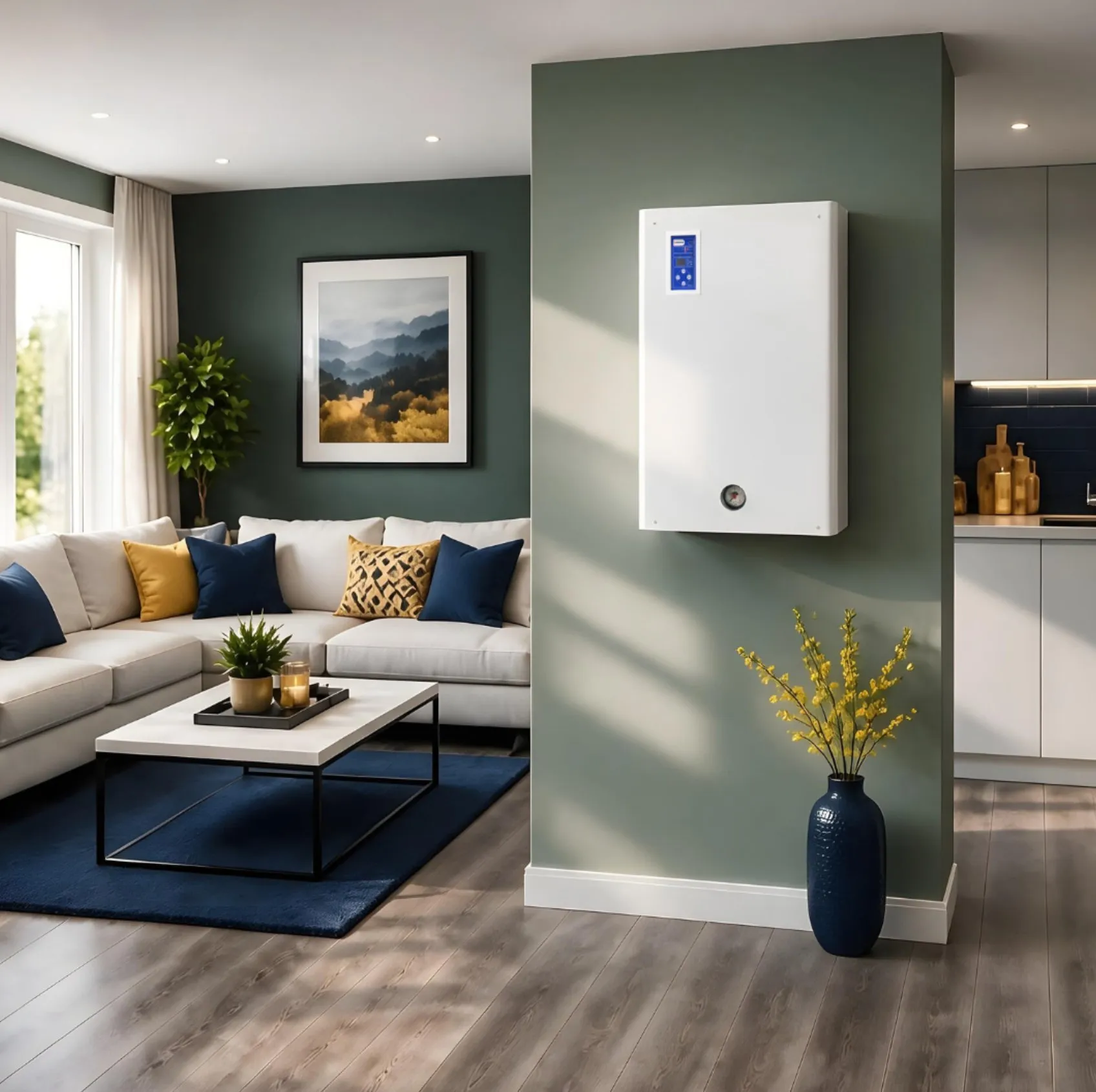

Abu modeliai kabinami ant sienos. Jų viduje veikia cirkuliacinis siurblys, du kaitinimo blokai, vandens srauto kontrolės sistema ir apsauginis vožtuvas. EKCO.T valdymo pulte nustatote 40-85 °C šildymo vandens temperatūrą, o įjungimo laiką lemia kambario termostatas arba išorinis valdiklis. Ekrane matysite įeinančio ir išeinančio vandens temperatūrą, srautą bei galią.
EKCO.TM su lauko temperatūros jutikliu temperatūrą parenka pagal šildymo kreivę ir veikia pagal paros bei savaitės programas. Jis gali valdyti antrąjį maišomąjį kontūrą su trieigiu maišymo vožtuvu ir WE-008 jutikliu, boilerį bei karšto vandens cirkuliacijos siurblį. Boilerio šildymą galima suplanuoti mažesnio tarifo valandomis. Prie abiejų modelių boileris jungiamas per trieigį vožtuvą su WE-008 jutikliu; tai papildoma įranga. EKCO.T pirmenybę teikia karštam vandeniui ir boilerį šildo 1/3 galios, tačiau šį nustatymą galima keisti.
Kaskadoje EKCO.TM valdo iki 8 EKCO.T katilų. NA kontaktas leidžia laikinai sustabdyti šildymą, kai veikia kitas galingas prietaisas ar katilas. Taip EKCO.T gali veikti kaip antrasis šilumos šaltinis.
Techniniai duomenys
| Modelis | EKCO.T/TM-30 | EKCO.T/TM-36 | EKCO.T/TM-42 | EKCO.T/TM-48 |
|---|---|---|---|---|
| Galia | 30 kW | 36 kW | 42 kW | 48 kW |
| Vardinė srovė | 3 × 43.3 A | 3 × 52.0 A | 3 × 60.6 A | 3 × 69.3 A |
| Įvado saugiklis | 50 A | 63 A | 80 A | 80 A |
| Kabelio skerspjūvis, ne mažiau | 5 × 10 mm² | 5 × 10 mm² | 5 × 10 mm² | 5 × 16 mm² |
- Maitinimas
- 400 V 3N~
- Šildymo vandens temperatūra
- 40-85 °C
- Slėgis šildymo sistemoje
- 0.05-0.3 MPa (0.5-3 bar)
- Išsiplėtimo indas
- nėra
- Šildymo sistemos jungtys
- G 1"
- Matmenys (aukštis × plotis × gylis)
- 815 × 503 × 197 mm
- Svoris
- apie 29 kg
- Apsaugos klasė
- IP21
- Energijos klasė
- D
- Garso galios lygis
- 41 dB
Kam tinka
Dideliam namui ar pastatui
Kai šilumos poreikis viršija 24 kW, vienas katilas gali užtikrinti 30, 36, 42 arba 48 kW galią.
Radiatoriams, grindiniam šildymui ir boileriui
EKCO.TM pagal programas valdo 2 kontūrus, boilerį ir cirkuliacijos siurblį. Jei veikia tik grindinis šildymas, montuotojas nustato ne aukštesnę kaip 60 °C temperatūrą.
Kaskadai arba pastato automatikai
EKCO.TM gali valdyti iki 8 EKCO.T katilų, o EKCO.T veikia pagal kambario termostato arba išorinio valdiklio signalą.
Ką svarbu žinoti prieš montuojant
Šiems katilams būtinas 400 V trifazis tinklas (3N~). Srovė siekia nuo 3 × 43.3 A (30 kW) iki 3 × 69.3 A (48 kW); reikia 50, 63 arba 80 A saugiklio. Kabelis turi būti bent 5 × 10 mm² 30-42 kW modeliams ir 5 × 16 mm² 48 kW modeliui. Pasitikrinkite įvado leistinąją galią. Grandinėje būtina srovės nuotėkio relė ir visų polių atjungiklis; katilą turi prijungti kvalifikuotas specialistas. Grįžtamojoje linijoje montuojamas magnetinis filtras. Išsiplėtimo indas turi būti įrengtas sistemoje, nes katile jo nėra. Sistemą reikia išplauti ir pripildyti paruošto vandens; grindiniam šildymui būtina apsauginė armatūra. EKCO.T modeliui reikia atskiro kambario termostato arba valdiklio, o boileriui prijungti - trieigio vožtuvo ir WE-008 jutiklio. Nemontuokite katilo drėgnoje ar sprogioje aplinkoje. Tarp sezonų sistemos neištuštinkite ir neatjunkite elektros tiekimo: EKCO.T kasdien trumpam įjungia siurblį. Retai naudojamame pastate EKCO.TM turi veikti apsaugos nuo užšalimo režimu arba sistemoje turi būti naudojamas antifrizas.
Pakeičia nebegaminamus modelius: EKCO.M2 / EKCO.MN2 (ir EKCO.M1 / MN1)
Dokumentai
- PDFNaudojimo ir montavimo instrukcijaEN · 1.7 MB
- PDFProdukto informacijos lapas EKCO.T-TM 30/36/42/480.7 MB
Energijos etiketės (8)
- EKCO.T-30 · 0.3 MB
- EKCO.T-36 · 0.3 MB
- EKCO.T-42 · 0.3 MB
- EKCO.T-48 · 0.3 MB
- EKCO.TM-30 · 0.3 MB
- EKCO.TM-36 · 0.3 MB
- EKCO.TM-42 · 0.3 MB
- EKCO.TM-48 · 0.3 MB
Padėsime parinkti
Parašykite arba paskambinkite. Nurodykite pastato plotą, šilumos nuostolius ar projekte numatytą galią, trifazio įvado leistinąją galią, šildymo tipą ir ar reikės boilerio. Padėsime parinkti tinkamą galią bei EKCO.T arba EKCO.TM modelį.
