Kam reikalingas antras šilumos šaltinis?
Antras šilumos šaltinis reikalingas tada, kai pagrindinis katilas negali šildyti nuolat arba jo galios nepakanka sudėtingesnėmis sąlygomis. Elektrinis katilas gali automatiškai įsijungti užgesus ugniai, išvykus iš namų ar smarkiai atšalus. Jis palaiko šildymą ir padeda apsaugoti sistemą nuo užšalimo.
Malkomis ar kitu kietuoju kuru kūrenamo katilo negalima tiesiog palikti veikti be priežiūros. Ugniai užgesus, šildymo sistema pradeda vėsti. Gamintojo pateikiamame pavyzdyje elektrinis katilas įsijungia ryte, kai židinys jau užgesęs. Kitas tipinis atvejis - šeimai išvykus katilas palaiko nuo užšalimo apsaugančią temperatūrą.
Elektrinis katilas naudingas ir šalia šilumos siurblio, nes, krintant lauko temperatūrai, siurblio šildymo galia mažėja. Gamintojo duomenimis, HPMO-6, kai lauke yra +7 °C, o į sistemą tiekiamas 35 °C vanduo, pasiekia 9.1 kW galią ir COP 4.1. Esant -7 °C temperatūrai, jo galia siekia 5.5 kW, o COP - 2.4. Tai yra apie 40 % mažesnė šildymo galia.
Kaip elektrinis katilas jungiamas šalia kito katilo?
Elektrinis ir pagrindinis katilai gali būti prijungti prie bendrų šildymo sistemos tiekimo ir grąžinimo vamzdžių. Abu šaltiniai šildo radiatorius, grindinį šildymą ar karšto vandens boilerį, tačiau jų darbą būtina suderinti hidrauliškai ir valdymo priemonėmis. Konkrečią jungimo schemą pagal pastato šildymo sistemą parengia specialistas.

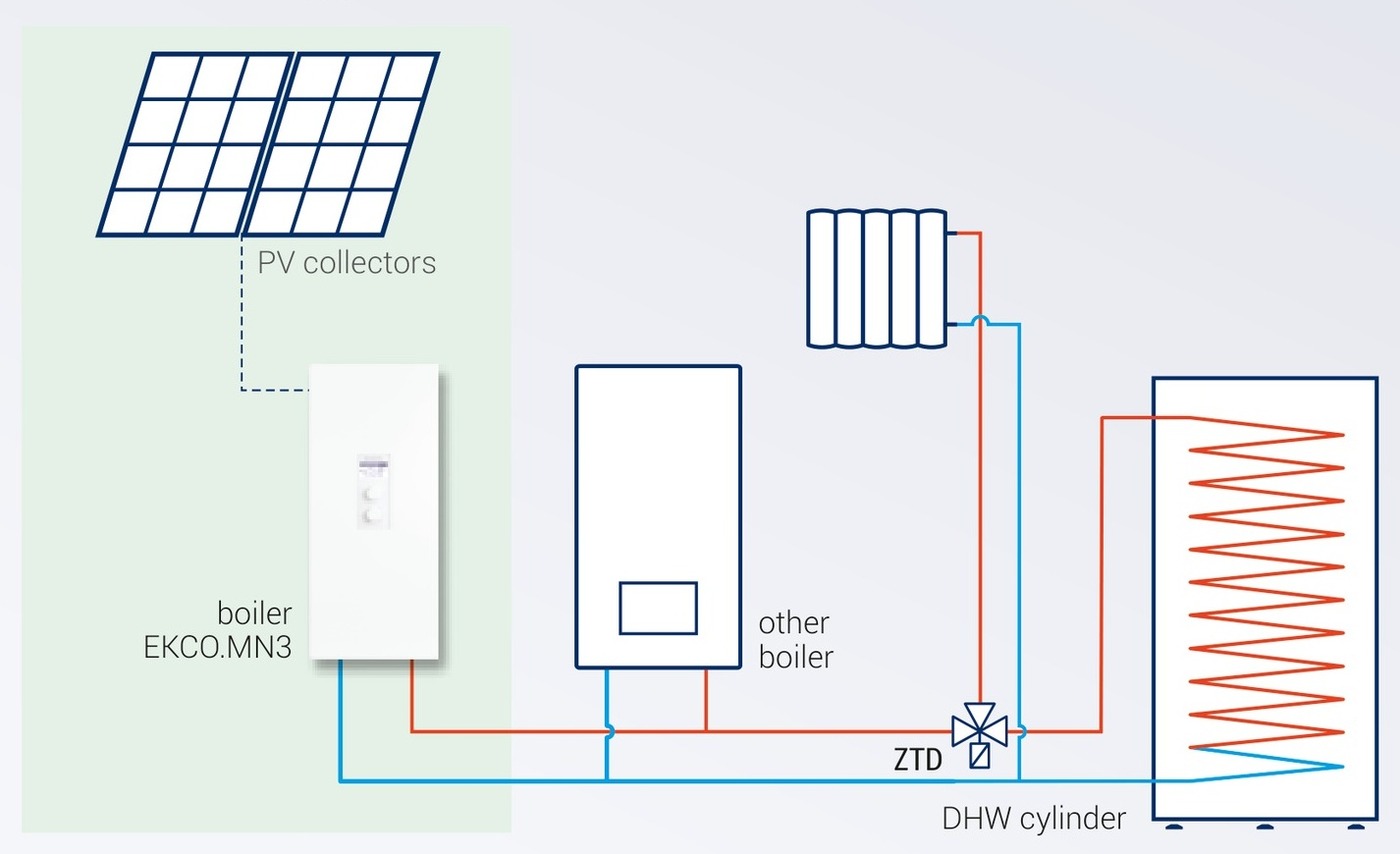

Gamintojo katalogo schemoje EKCO.M3 / MN3 ir kitas šildymo katilas prijungti prie bendrų tiekimo ir grąžinimo vamzdžių. Abu šaltiniai gali tiekti šilumą į radiatorius, o per trieigį vožtuvą - į karšto vandens boilerį.
Kitoje gamintojo schemoje EKCO.MN3 veikia kartu su židiniu, turinčiu vandens šilumokaitį, arba su kieto kuro katilu. Sistemoje taip pat numatytas karšto vandens boileris ir išorinis valdiklis. Daugiau apie tokį atvejį skaitykite straipsnyje Elektros katilo integravimas su židiniu.
Tai principinės, o ne konkrečiam namui skirtos montavimo schemos. Kaip šaltiniai bus atskirti hidrauliškai, kaip bus apsaugotas kieto kuro katilas ir kokių vožtuvų reikės, nustato sistemą projektuojantis montuotojas. Didžiausia nustatoma elektrinio katilo temperatūra yra 85 °C, o didžiausia leistina temperatūra - 100 °C.
Kaip abu šaltiniai "susitaria"?
Abiejų šilumos šaltinių darbą koordinuoja valdymo signalai. Pagrindinis katilas gali sustabdyti elektrinį katilą per tam skirtą kontaktą, o kambario termostatas ar lauko temperatūros jutiklis nurodo, kada reikia šildyti. Sudėtingesnėje sistemoje elektrinis katilas gali veikti kaip pagrindinis valdiklis, šilumos šaltinis arba buferinės talpos šildytuvas.
Instrukcijose numatyta, kad elektrinis katilas gali veikti kaip antras katilas. Pagrindinis šaltinis jį sustabdo per NA arba MA kontaktą. EKCO.T katile blokavimo metu trieigio vožtuvo valdymas lieka aktyvus, todėl kitas šaltinis gali toliau šildyti karšto vandens boilerį.
EKCO.M3 ir MN3 turi kelis valdymo įėjimus:
- FN įėjimas be įtampos gali įjungti ekonominę temperatūrą, apsaugą nuo užšalimo, saulės elektrinės režimą arba buferio funkciją.
- RT skirtas kambario termostatui.
- MA naudojamas katilui blokuoti.
Šie katilai gali veikti pagrindiniu režimu, kai valdo visą sistemą, "šaltinio" režimu, kai tik gamina šilumą, o kontūrus valdo C.MG3 moduliai, arba "buferio" režimu, kai šildo buferinę talpą.
| Kospel serija | Antro šaltinio valdymas | Apsauga nuo užšalimo |
|---|---|---|
| EKCO.M3 / MN3 | FN, RT ir MA įėjimai, šaltinio ir buferio režimai | Šildo, kai lauko temperatūra nukrinta žemiau 2 °C arba patalpos temperatūra nukrinta žemiau 5 °C |
| EKD.M3 | Šaltinio ir buferio režimai | Su kambario jutikliu šildo, kai patalpos temperatūra nukrinta žemiau 7 °C |
| EKCO.L3 / LN3 | RT ir MA įėjimai | Saugo tik katilą: siurblys įsijungia, kai temperatūra katile nukrinta žemiau 5 °C |
| EKCO.L2M / LN2M | NA įėjimas - pagrindinis katilas sustabdo šildymą, o boilerio vožtuvo valdymas lieka | Gamintojas tokios funkcijos neaprašo |
| EKCO.TM | RP įėjimas apsaugos nuo užšalimo arba nakties režimui | Įjungiama per RP įėjimą |
O jei pagrindinis šaltinis - šilumos siurblys?
Elektrinis katilas gali papildyti šilumos siurblį per šalčius, kai sumažėja jo galia. Tuomet siurblys toliau gamina didžiąją dalį šilumos, o elektrinis katilas padengia galios trūkumą. Abu įrenginiai gali veikti kaip viena valdoma sistema, todėl nereikia rinktis tik vieno iš šių šildymo būdų.
Kospel šiai paskirčiai siūlo EKHP. EKHP-6 yra 6 kW elektrinis katilas, skirtas sistemai su HPMO-6 šilumos siurbliu valdyti. Jame įmontuotas trieigis vožtuvas ir 12 l išsiplėtimo indas. Galimas 230 V arba trifazis 400 V maitinimas.
Toks derinys ypač svarbus esant žemai lauko temperatūrai. Kaip rodo gamintojo duomenys, HPMO-6 galia nuo 9.1 kW esant +7 °C temperatūrai sumažėja iki 5.5 kW esant -7 °C temperatūrai. Elektrinis katilas gali suteikti trūkstamą šiluminę galią tada, kai jos labiausiai reikia.
Ar elektrinis katilas apsaugos namą nuo užšalimo, kai išvykstate?
Taip, tačiau reikia pasirinkti katilą, kuris saugo ne tik savo vidines dalis, bet ir pastatą. EKCO.M3 ir MN3 stebi lauko arba patalpos temperatūrą ir prireikus pradeda šildyti sistemą. Paprastesni EKCO.L3 ir LN3 modeliai nuo užšalimo saugo tik patį katilą.
EKCO.M3 ir MN3 pradeda šildyti pastatą, kai lauko temperatūra nukrinta žemiau 2 °C arba patalpos temperatūra tampa žemesnė nei 5 °C. Juose taip pat yra 1-60 dienų atostogų režimas.
EKD.M3 su kambario jutikliu reaguoja, kai patalpos temperatūra nukrinta žemiau 7 °C. EKCO.TM per RP įėjimą galima perjungti į apsaugos nuo užšalimo arba nakties režimą. Gamintojas nurodo, kad laikinai naudojamame pastate katilas turi veikti apsaugos nuo užšalimo režimu arba šildymo sistemoje turi būti naudojamas neužšąlantis skystis.
Svarbu atskirti EKCO.L3 / LN3 funkciją: šie modeliai įjungia siurblį, kai temperatūra katile nukrinta žemiau 5 °C, tačiau tai nėra viso pastato apsauga nuo užšalimo.
Pigesnis nakties tarifas ir buferinė talpa
Elektrinis katilas su buferine talpa gali gaminti ir kaupti šilumą tuo metu, kai taikomas pigesnis elektros tarifas. Vėliau sukaupta šiluma perduodama į šildymo sistemą. Tam reikia tinkamai parinkti katilo galią, talpos tūrį ir sudaryti valdymo grafiką pagal pasirinktą elektros planą.
Gamintojas teigia, kad tinkamai parinkus katilo galią ir talpos tūrį pigesnio tarifo metu galima pagaminti iki 100 % šildymui reikalingos šilumos. Tai nėra pažadas, tinkantis kiekvienam namui: rezultatas priklauso nuo šilumos poreikio, pastato savybių, įvado galios ir tarifo taikymo sąlygų.
EKCO.M3 ir MN3 turi buferio programą su nustatomais talpos įkrovimo laiko intervalais. EKCO.TM leidžia programuoti karšto vandens ruošimą pagal pigesnio tarifo laiką. Atskiro bendro "nakties tarifo" įėjimo nėra, todėl naudojami katilo grafikai arba išorinis kontaktas.
Lietuvoje pasirinkus dviejų laiko zonų planą elektra naktimis ir savaitgaliais paprastai kainuoja mažiau. Prieš programuojant katilą reikia patikrinti konkretaus Jūsų elektros plano sąlygas.
Galimus šilumos kaupimo sprendimus rasite skyriuje akumuliacinės talpos.
Kiek tai kainuoja per metus?
Metinės elektros sąnaudos priklauso nuo to, kiek laiko elektrinis katilas iš tiesų pakeičia arba papildo pagrindinį šaltinį. Svarbūs namo šilumos nuostoliai, pasirinkta temperatūra, karšto vandens poreikis ir valdymo nustatymai. Todėl vien katilo galia neparodo būsimų metinių sąnaudų.
Gamintojas pateikia 150 m² namo pavyzdį, kuriame šildymui ir karštam vandeniui per metus reikia 13 700 kWh energijos. Skaičiuojama, kad elektrinis katilas kaip pagalbinis šaltinis veikia apie 20 % šildymo sezono laiko.
Tai yra gamintojo skaičiavimo prielaida, o ne kiekvienam namui tinkantis rezultatas. Norint įvertinti Jūsų atvejį, reikia žinoti pastato šilumos poreikį ir numatyti, kokiomis sąlygomis elektrinis katilas įsijungs.
Padėsime parinkti
Parašykite mums arba paskambinkite. Nurodykite pagrindinį šilumos šaltinį, namo plotą ir turimą elektros įvadą - padėsime parinkti elektrinį katilą ir tinkamą jo valdymo būdą.
Dažniausi klausimai
Elektrinis katilas ar šilumos siurblys?
Šie įrenginiai atlieka skirtingus vaidmenis. Šilumos siurblys vidutinėmis oro sąlygomis šilumą gamina naudodamas mažiau elektros, o elektrinis katilas yra paprastas papildomas šaltinis, galintis padėti per šalčius. Dažnai jie veikia kartu.
Kaip prijungti elektrinį katilą prie kieto kuro katilo?
Abu katilai jungiami pagal gamintojo principinę schemą, tačiau konkretų projektą turi parengti montuotojas. Jis numato hidraulinį šaltinių atskyrimą, kieto kuro katilo apsaugą ir valdymą per elektrinio katilo įėjimus.
Ar galima palikti namą žiemą?
Taip, jei pasirinktas katilas turi pastato apsaugos nuo užšalimo funkciją. Ją turi M3 / MN3, EKD.M3 ir TM serijos. L3 / LN3 nuo užšalimo saugo tik patį katilą, todėl jų funkcijos nepakanka visam namui apsaugoti.
