Kospel EKCO.MN3 / M3
Pagal lauko temperatūrą valdomas katilas

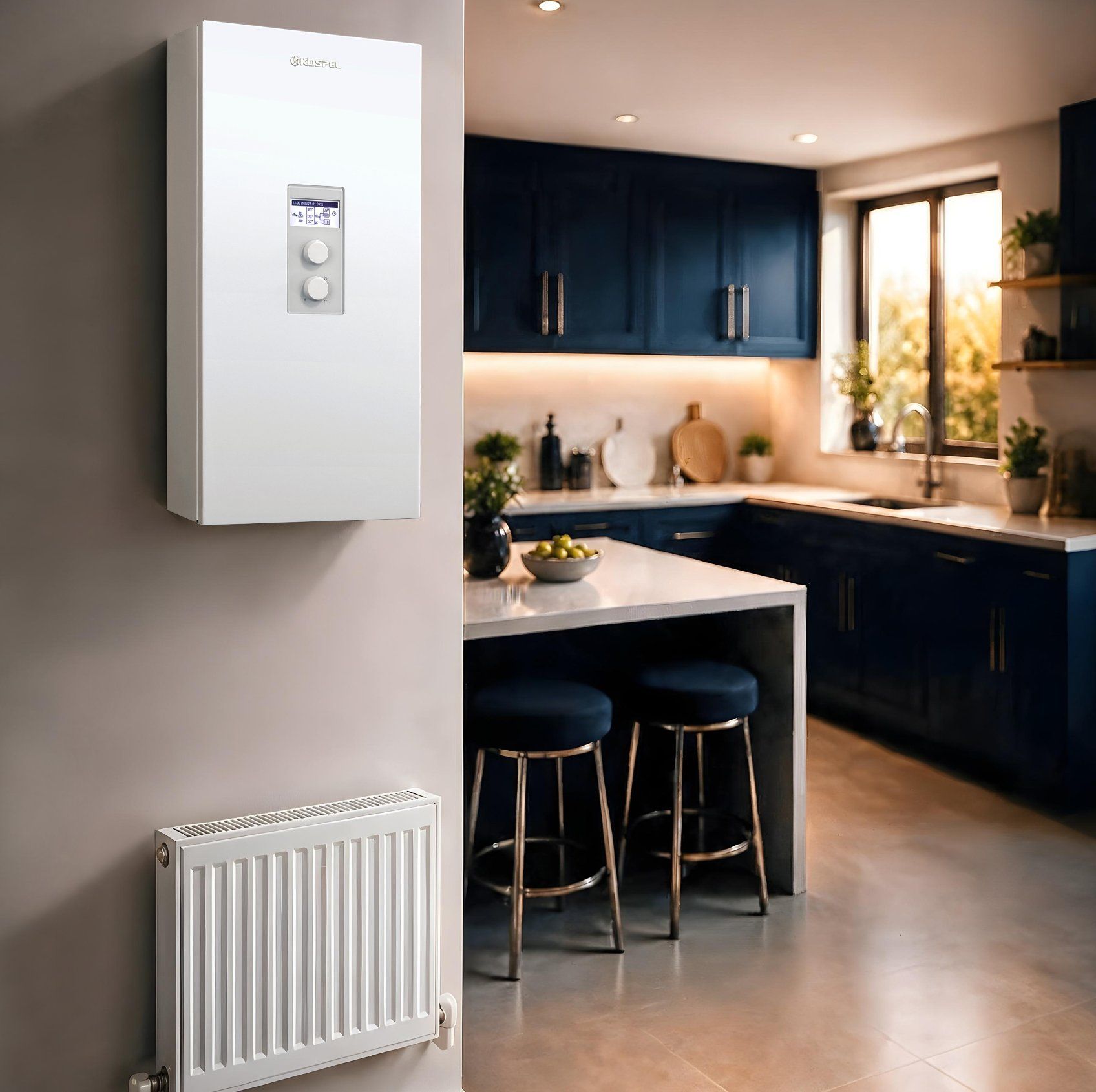

Pakabinamas elektrinis katilas radiatoriams ar grindiniam šildymui, valdomas pagal lauko temperatūrą. 2-8 kW modeliai jungiami prie 230 V, 4-24 kW - prie 400 V tinklo.
- 2-24 kW
- 230 V arba 400 V
- 20-85 °C
- Valdymas pagal orą
- Saulės elektrinei
Svarbiausia apie EKCO.MN3 / M3
20-85 °C
Valdymas pagal lauko temperatūrą
Lauko ir kambario jutikliai yra komplekte; pagal šildymo kreivę nustatoma 20-85 °C šildymo vandens temperatūra.
8 programos
Šildymo programos
8 dienos programose yra po 5 laikotarpius, o kambariui galima parinkti 4 temperatūros lygius.
kWh
Sąnaudų statistika
Ekrane matysite per dieną, savaitę, mėnesį ir metus sunaudotą energiją kWh.
iki 60 °C
Saulės elektrinės režimas
Gavęs inverterio signalą, katilas riboja galią ir vandenį boileryje šildo iki 60 °C.
Kaip veikia
Katilas šildo vandenį arba šildymo sistemos antifrizą, tekantį į radiatorius ar grindinio šildymo sistemą. Viduje veikia cirkuliacinis siurblys, slėgio jutiklis, automatinis nuorintuvas ir apsauginis vožtuvas. Lauko jutiklis ir šildymo kreivė nustato 20-85 °C vandens temperatūrą: kuo šalčiau, tuo ji aukštesnė. Kambario jutiklis palaiko dienos ir savaitės programose pasirinktą temperatūrą. Galite rinktis 1-24 val. laikino komforto režimą, 1-60 dienų atostogų režimą arba "Turbo" režimą. Apsauga nuo užšalimo įjungia šildymą, kai lauko temperatūra nukrenta žemiau 2 °C arba kambario temperatūra - žemiau 5 °C.
04/06/08 versija 230 V tinkle veikia 2, 4, 6 ar 8 kW galia, 400 V tinkle - 4, 6 ar 8 kW galia; 12/16/20/24 versijai reikia 400 V tinklo. Montuotojas galią nustato pagal šilumos poreikį, leistinąją galią ir elektros instaliaciją, o vėliau ją galėsite pakeisti meniu. Su trieigiu vožtuvu ir papildomu WE-019/01 jutikliu katilas pagal programas ruošia vandenį boileryje, valdo cirkuliaciją ir terminę dezinfekciją. Sąnaudų statistika remiasi vardiniais duomenimis, todėl gali skirtis nuo skaitiklio rodmenų.
Techniniai duomenys
| Modelis | EKCO.MN3-04/06/08 | EKCO.M3-04/06/08 | EKCO.MN3-12/16/20/24 | EKCO.M3-12/16/20/24 |
|---|---|---|---|---|
| Galia | 2/4/6/8 kW | 2/4/6/8 kW | 12/16/20/24 kW | 12/16/20/24 kW |
| Vardinė srovė, 230 V | 8.7/17.4/26.1/34.8 A | 8.7/17.4/26.1/34.8 A | - | - |
| Kabelio skerspjūvis, 230 V | 3 × 2.5/2.5/4/6 mm² | 3 × 2.5/2.5/4/6 mm² | - | - |
| Vardinė srovė, 400 V | 3 × 5.8/8.7/11.6 A (4/6/8 kW) | 3 × 5.8/8.7/11.6 A (4/6/8 kW) | 3 × 17.4/23.1/28.8/34.6 A | 3 × 17.4/23.1/28.8/34.6 A |
| Kabelio skerspjūvis, 400 V | 5 × 2.5 mm² | 5 × 2.5 mm² | 5 × 2.5/4/4/6 mm² | 5 × 2.5/4/4/6 mm² |
| Išsiplėtimo indas | apie 5 l | nėra | apie 5 l | nėra |
| Matmenys (aukštis × plotis × gylis) | 716 × 316 × 235 mm | 716 × 316 × 191 mm | 716 × 316 × 235 mm | 716 × 316 × 191 mm |
| Svoris | apie 20.5 kg | apie 15.8 kg | apie 20.5 kg | apie 15.8 kg |
- Šildymo vandens temperatūra
- 20-85 °C
- Slėgis šildymo sistemoje
- 0.05-0.3 MPa (0.5-3 bar)
- Šildymo sistemos jungtys
- G 3/4" (vidinis sriegis)
- Minimalūs atstumai
- viršuje 150 mm, kairėje 150 mm, dešinėje 60 mm
- Komplekte
- lauko jutiklis WE-027, kambario jutiklis WE-033/02
- Apsaugos klasė
- IP22
- Energijos klasė
- D
- Garso galios lygis
- 41 dB
Kam tinka
Namui su trifaziu įvadu
12-24 kW versija automatiškai prisitaiko prie lauko temperatūros, vykdo dienos ir savaitės programas, o atostogų režimas gali veikti iki 60 dienų.
Butui ar nedideliam namui
04/06/08 versija 230 V tinkle veikia 2, 4, 6 arba 8 kW galia, srovė siekia 8.7-34.8 A. Pasitikrinkite leistinąją galią. Įsijungus kitam galingam prietaisui, katilą galima laikinai blokuoti MA kontaktu.
Sudėtingesnei šildymo sistemai
Katilas turi saulės elektrinės režimą ir pagal programą valdo buferio įkrovimą. C.MG3 moduliai leidžia valdyti iki 24 kontūrų, o papildomas C.MI2 modulis - stebėti ir valdyti sistemą Android, iOS programėlėje arba naršyklėje.
Ką svarbu žinoti prieš montuojant
Katilas skirtas uždarai šildymo sistemai su priverstine cirkuliacija. Atviroje sistemoje su siurbliu jis gali veikti tik tinkamai apsaugotas, o tinkamą sprendimą turi parinkti montuotojas. EKCO.M3 neturi išsiplėtimo indo. EKCO.MN3 modelyje esančio apie 5 l indo pakanka sistemai, kurioje yra iki 56 l vandens esant 85/70 °C arba iki 188 l esant 45/35 °C; didesnei sistemai reikia papildomo indo. Sistemą išplaukite ir pripildykite paruošto vandens arba šildymo sistemos antifrizo. Grindinį šildymą turi saugoti termostatinis vožtuvas arba lygiavertis įtaisas.
Elektros grandinėje turi būti srovės nuotėkio relė, visų polių atjungiklis, apsauga nuo viršįtampių ir maitinimo taškas su matavimų protokolu. Priklausomai nuo galios, reikalingas nuo 3 × 2.5 iki 5 × 6 mm² kabelis. Katilą prijungti turi kvalifikuotas specialistas. Patalpa turi būti sausa, o temperatūra joje - ne žemesnė kaip 0 °C. Palikite 150 mm tarpą viršuje ir kairėje bei 60 mm dešinėje. Tarp sezonų sistemos neištuštinkite, o katilą palikite budėjimo režimu ir prijungtą prie elektros tinklo - taip jis apsaugo siurblį.
Pakeičia nebegaminamus modelius: EKCO.M2 / EKCO.MN2 (ir EKCO.M1 / MN1), EKCO.M2.WiFi
Dokumentai
- PDFNaudojimo ir montavimo instrukcijaEN · 5.5 MB
- PDFKatalogo kortelėEN · 4.3 MB
- PDFProdukto informacijos lapas EKCO.M3-MN3 4/6/80.7 MB
- PDFProdukto informacijos lapas EKCO.M3-MN3 12/16/20/240.7 MB
Energijos etiketės (4)
- EKCO.M3-4/6/8 · 0.3 MB
- EKCO.M3-12/16/20/24 · 0.3 MB
- EKCO.MN3-4/6/8 · 0.3 MB
- EKCO.MN3-12/16/20/24 · 0.3 MB
Padėsime parinkti
Parašykite arba paskambinkite. Nurodykite plotą, apšiltinimą ar šilumos nuostolius, įvado tipą ir leistinąją galią, radiatorius ar grindinį šildymą bei boilerio poreikį - padėsime parinkti tinkamą galią ir versiją.
