Akumuliacinis šildymas elektra naktiniu tarifu: kaip veikia ir kokios talpos reikia

Kaip veikia akumuliacinis šildymas elektra?

Akumuliacinė talpa veikia kaip šilumos atsarga. Kai elektra pigesnė, katilas pašildo talpoje esantį vandenį. Vėliau šildymo kontūrai naudoja talpoje sukauptą šilumą, todėl katilui nebūtina nuolat veikti brangesnėmis dienos valandomis. Kiek laiko užteks šios atsargos, priklauso nuo talpos tūrio, temperatūrų ir namo šilumos nuostolių.

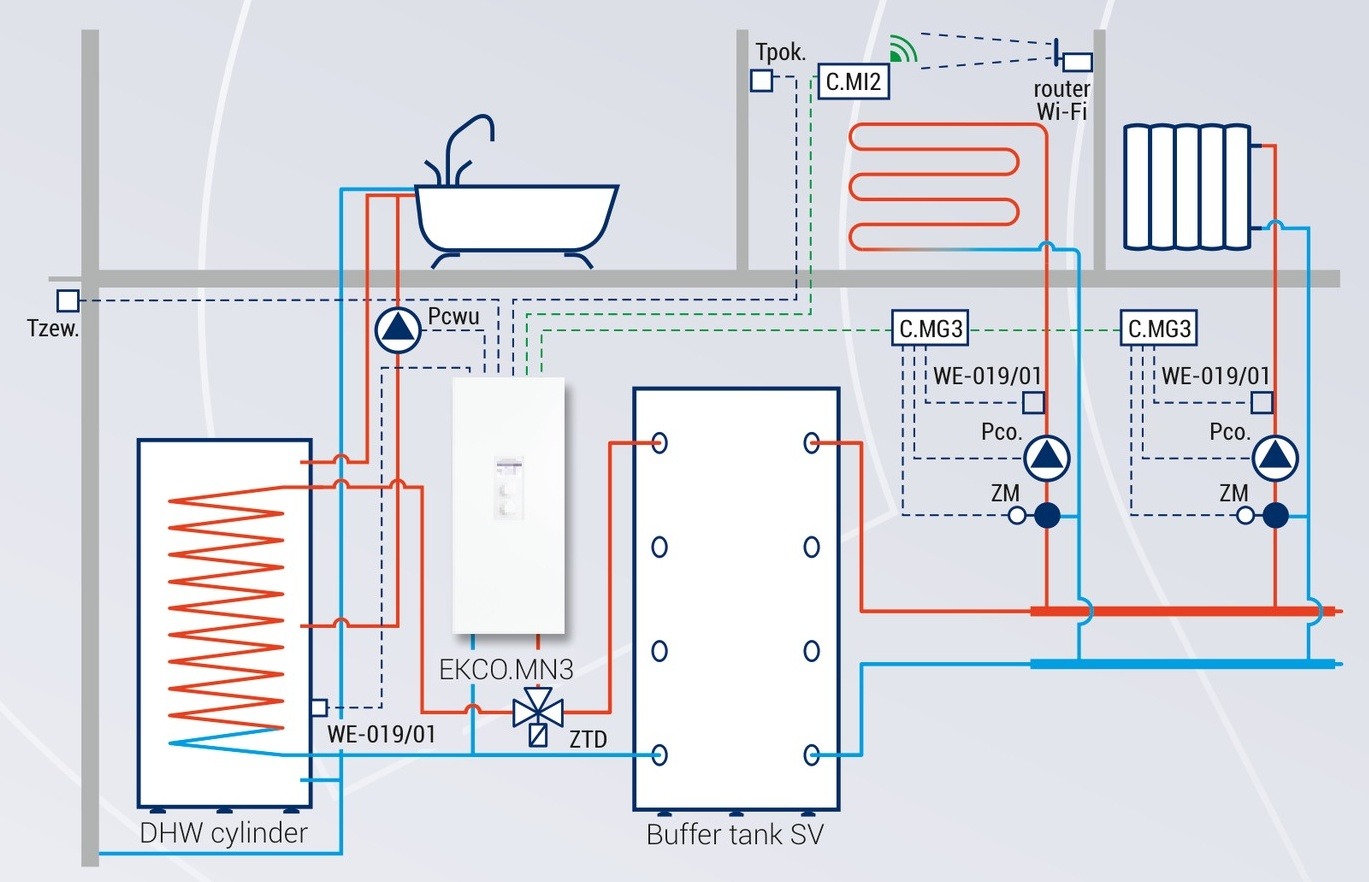

Kospel sistemoje katilas gali krauti talpą pagal savo tvarkaraštį, o C.MG3 šildymo moduliai valdo jos iškrovimą pagal atskirus šildymo kontūrų grafikus. Pavyzdžiui, vienas modulis gali valdyti grindinį šildymą, kitas - radiatorius.

EKCO.MN3 / M3 turi specialų "Buffer" darbo režimą ir gali sluoksniškai krauti talpą. Jei sistemoje taip pat ruošiamas karštas vanduo, trieigis vožtuvas nukreipia katilo srautą į buitinio karšto vandens šildytuvą arba akumuliacinę talpą.

Kada Lietuvoje elektra pigesnė?

Dviejų laiko zonų plane darbo dienomis pigesnė zona galioja 8 valandas per parą, o šeštadieniais ir sekmadieniais - visą parą. Žiemos laiku ji trunka nuo 23:00 iki 07:00. Vasaros laiku pagal vietos laiką šis intervalas pasislenka į 24:00-08:00, nes apskaitos prietaiso laikrodis lieka nustatytas pagal žiemos laiką.

Per savaitę pigesnei zonai tenka 88 iš 168 valandų, tačiau darbo dieną po naktinio krovimo talpa turi šildyti namą iki 16 valandų iš eilės. Savaitgalį tokio tarpo nėra.

Keturių zonų plane darbo dienomis nakties zona trunka 22:00-05:00, o savaitgaliais ir nustatytomis švenčių dienomis - 22:00-07:00. Savaitgalio dienos valandos nepriskiriamos nakties zonai. Todėl šilumai kaupti dažnai patogesnis dviejų zonų planas, tačiau sprendimą reikia grįsti Jūsų vartojimo pasiskirstymu. Tiekimo plano ir ESO plano zonų skaičius turi sutapti.

Kiek šilumos sutalpina akumuliacinė talpa?

Sukauptą šilumos kiekį lemia vandens tūris ir naudingas temperatūrų skirtumas. 500 l vandens, atvėsdamas 30 °C, atiduoda apie 17.4 kWh šilumos. Jei talpa įkraunama iki 80 °C, grindiniam šildymui galima panaudoti didesnį temperatūrų skirtumą negu radiatoriams, todėl tam pačiam šilumos kiekiui sukaupti naudojant radiatorius reikia didesnės talpos.

Skaičiavimo formulė:

E = V × ΔT × 1.163 / 1000

Čia E yra šilumos kiekis kWh, V - vandens tūris litrais, o ΔT - panaudojamas temperatūrų skirtumas.

Apskaičiuotas vieno įkrovimo šilumos kiekis:

Svarbu žiūrėti ne vien į modelio pavadinimą. Pavyzdžiui, SV-1000.2 faktinis tūris yra 870 l.

Kokios talpos ir kokios katilo galios reikia?

Talpa parenkama pagal šilumos kiekį, kurio namui reikės tarp dviejų krovimų, o katilas - pagal energijos kiekį, kurį jis turi pagaminti per pigesnes valandas. Lietuvoje darbo dieną visos paros šilumą dažnai tenka pagaminti per vieną 8 valandų langą. Todėl katilo vardinė galia turi būti gerokai didesnė už vidutinį paros šilumos poreikį.

Gamintojo pavyzdyje renovuotam 120 m² namui su grindiniu šildymu nurodoma ne mažesnė kaip 500 l buferinė talpa ir bent 16 kW galios katilas. Tam pačiam namui su 55/45 °C radiatoriais pateikiama bent 800 l talpa ir 24 kW katilas. Tai orientacinis pavyzdys, parengtas pagal kitokį tarifų grafiką, todėl jo negalima tiesiogiai pritaikyti kiekvienam Lietuvos namui.

Orientacinis skaičiavimas rodo, kad namui, kuriam vidutinę sausio dieną reikia apie 45 kWh šilumos, 16 dienos valandų poreikiui padengti reikėtų maždaug:

• 520 l talpos, kai naudojamas grindinis šildymas ir temperatūra kinta nuo 80 iki 30 °C;
• 745 l talpos, kai radiatoriams naudingas intervalas yra nuo 80 iki 45 °C.

Šaltomis dienomis poreikis padidėja. Jei talpa nėra labai didelė, dalį šilumos katilas pagamins dieninės zonos metu. Faktinį poreikį geriausiai parodo namo šilumos nuostolių skaičiavimas ir ankstesnių sezonų sąnaudos. Plačiau apie sąnaudas skaitykite straipsnyje Kiek kainuoja namo šildymas elektriniu katilu.

Kurie Kospel katilai gali krauti talpą pagal tvarkaraštį?

EKCO.MN3 / M3 ir EKD.M3 turi specialų "Buffer" režimą. Katilas krauna talpą pagal savaitinę programą, o C.MG3 moduliai valdo šildymo kontūrus ir talpos iškrovimą. EKCO.LN3 / L3 tokio režimo neturi, todėl jį naudojant tarifiniam šilumos kaupimui reikėtų atskiro, projektuotojo parinkto valdymo sprendimo.

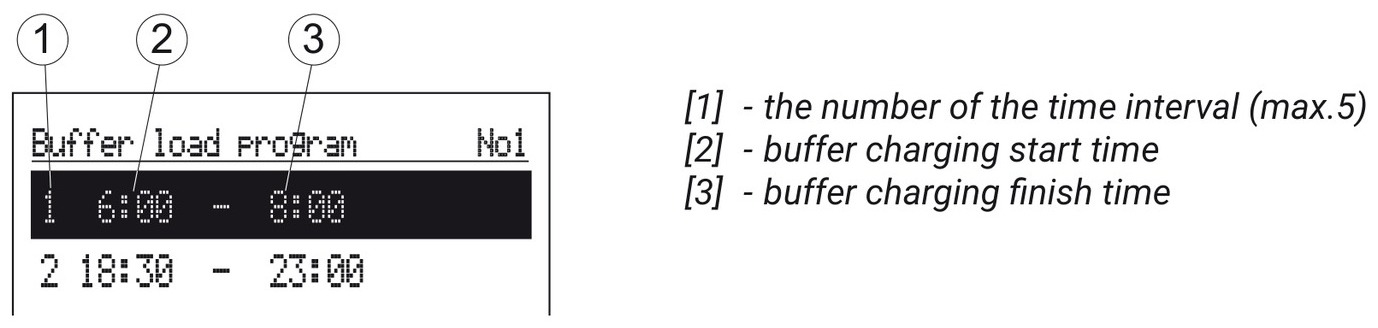

EKCO.MN3 / M3 leidžia sukurti 8 dienos programas, kiekvienoje nustatant iki 5 laiko intervalų. Savaitės dienoms priskiriamos pasirinktos programos. Nustatymas "Load off-program: No" leidžia įprastai krauti talpą tik nustatytais intervalais. Pasirinkus "Yes", katilas gali pradėti krauti talpą ir ne pagal grafiką, kai šilumos paprašo moduliai, todėl gali būti naudojama dieninės zonos elektra.

Vienam šildymo kontūrui naudojamas vienas C.MG3 modulis. Naujesnis EKCO.M3 ver. 2 modelis gali tiesiogiai susisiekti su moduliais, o senesnėms EKCO.M3, EKCO.MN3 ir EKD.M3 versijoms ryšiui reikia C.MI modulio.

Kokią Kospel talpą rinktis?

Naktiniam šilumos kaupimui paprastai tinka 500-1000 l SV, SVW, SVS arba SVWS talpos. SV skirta šildymo sistemos vandeniui, SVW turi papildomą plieninį šilumokaitį antram šilumos šaltiniui, o SVS ir SVWS per INOX šilumokaitį gali ruošti buitinį karštą vandenį. Mažos SVK ir SVH talpos tarifiniam kaupimui yra per mažos.

Pagrindiniai skirtumai:

• SV - akumuliacinė talpa be šilumokaičio;
• SVW - talpa su plieniniu šilumokaičiu antram šilumos šaltiniui;
• SVS / SVWS - kaupia šilumą ir ruošia karštą vandenį per INOX šilumokaitį;
• SVK / SVH - mažos 50-101 l talpos, skirtos sistemos darbui stabilizuoti, o ne šilumai visai dienai sukaupti.

Akumuliacinės talpos turi tilpti ne tik pagal skersmenį. Taip pat būtina įvertinti įnešimo ir pastatymo aukštį. SV-1000.2 matmenys yra Ø 948 × 2037 mm, pastatymo aukštis - 2050 mm. Pripildyta ši talpa su vandeniu sveria apie 1 toną, todėl būtina įvertinti grindų laikomąją gebą.

Kaip nustatyti krovimo laiką pagal Lietuvos tarifą?

Dviejų zonų planui žiemos metu darbo dienos programoje reikia nustatyti du intervalus: 00:00-07:00 ir 23:00-23:59. Šeštadieniui ir sekmadieniui galima skirti visą parą galiojančią programą 00:00-23:59. Du intervalai reikalingi todėl, kad nakties zona kerta vidurnaktį, o programos langas nustatomas vienos kalendorinės dienos ribose.

Praktiškai nustatymai atrodytų taip:

• pirmadienis-penktadienis: 00:00-07:00 ir 23:00-23:59;
• šeštadienis-sekmadienis: 00:00-23:59;
• "Load off-program": "No", jei norite, kad talpa būtų kraunama tik pigesnėmis valandomis;
• buitinio karšto vandens programa: atskirai nustatoma nakties valandomis.

Patikrinkite ir katilo laikrodį. ESO apskaitos laikrodis nekeičiamas į vasaros laiką, o katilo laiką C.MI2 modulis gali koreguoti internetu. Vasarą tarp jų gali atsirasti vienos valandos skirtumas.

Ką dar būtina įvertinti?

Didelė talpa keičia ne tik valdymą, bet ir elektros instaliacijai bei hidraulinei sistemai keliamus reikalavimus. 12-24 kW EKCO katilams reikia 400 V 3N~ maitinimo, todėl prieš pasirenkant katilo galią būtina patikrinti leistiną įvado galią, fazes ir kabelį. Talpos vandens tūris taip pat turi būti įtrauktas parenkant išsiplėtimo indą.

12, 16, 20 ir 24 kW katilų srovė atitinkamai siekia 3 × 17.4, 3 × 23.1, 3 × 28.8 ir 3 × 34.6 A. Reikalingą apsaugą ir kabelio skerspjūvį turi patikrinti elektrikas, atsižvelgdamas į konkrečią instaliaciją.

Į grindinio šildymo kontūrą negalima tiesiogiai tiekti 80 °C vandens iš talpos. C.MG3 valdomas trieigis maišymo vožtuvas sumažina temperatūrą iki kontūrui tinkamos ribos. Didelei talpai taip pat reikia papildomo išsiplėtimo indo, apskaičiuoto pagal visą sistemos vandens kiekį.
