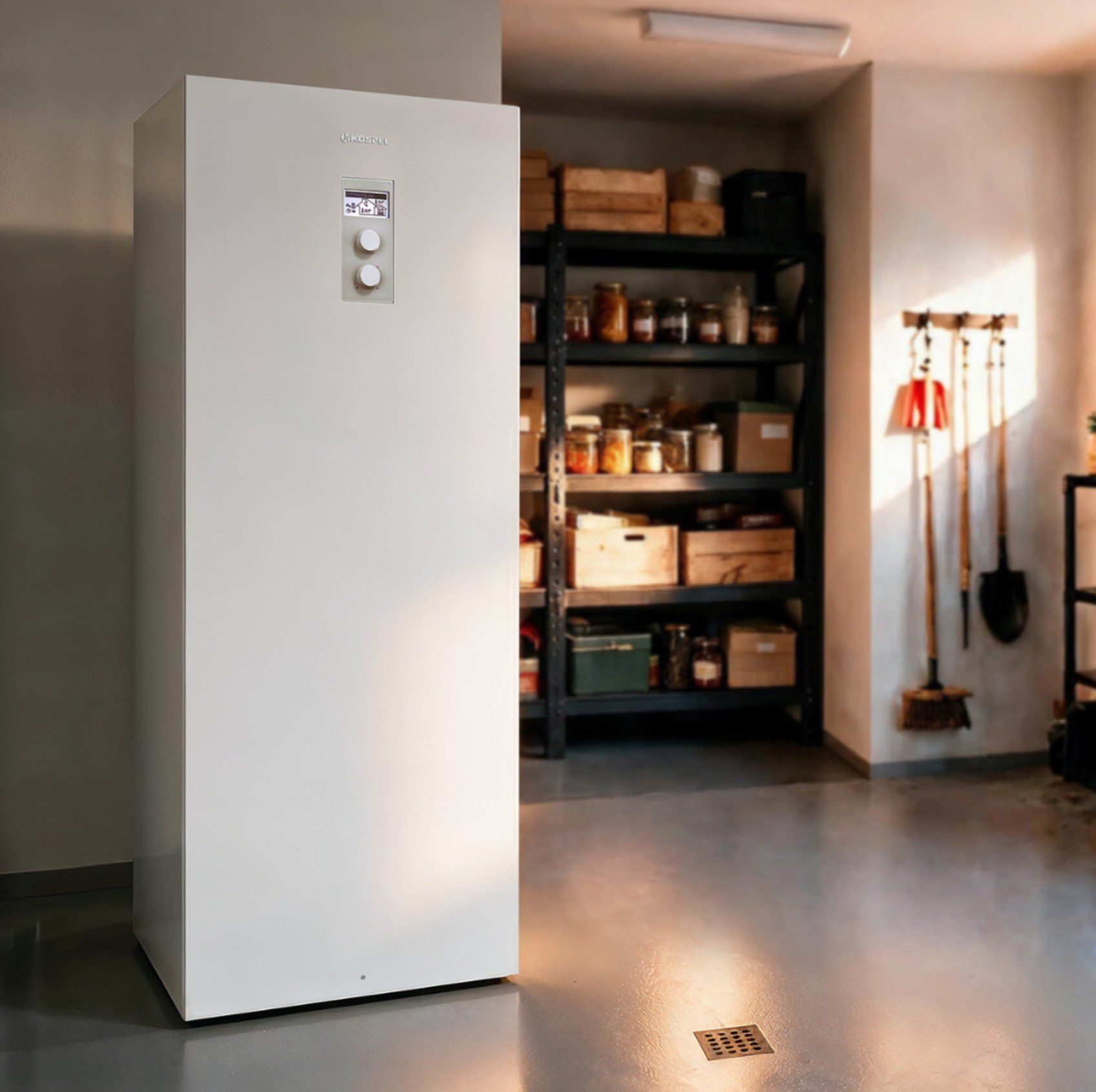

Kospel EKD.M3
Elektrinis katilas su 130 l boileriu
Pastatomas 2-24 kW elektrinis šildymo katilas su 130 l karšto vandens talpa ir valdymu pagal lauko temperatūrą. Iki 8 kW galios modelis veikia 230 V arba 400 V tinkle.
- 2-24 kW
- 130 l talpa
- 230 V arba 400 V
- Valdymas pagal orą
- Pastatomas
Svarbiausia apie EKD.M3
130 l
Katilas ir boileris kartu
Viename korpuse telpa 130 l talpa ir du 12 l išsiplėtimo indai, skirti šildymo sistemai ir karštam vandeniui.
18 min
Greitas talpos pašildymas
Nuo 15 iki 55 °C talpa pašyla per 54 min esant 8 kW galiai arba per 18 min esant 24 kW galiai.
20-85 °C
Valdymas pagal orą
Komplekte yra lauko ir kambario jutikliai, o šildymo vandens temperatūros ribos siekia 20-85 °C.
1 m²
Gyvatukas kitam šaltiniui
1 m² gyvatuko galia siekia 23 kW esant 85/65 °C temperatūrai.
Kaip veikia
EKD.M3 1745 × 580 × 630 mm korpuse sujungia elektrinį šildymo katilą, 130 l karšto vandens talpą su magnio anodu, du 12 l išsiplėtimo indus, cirkuliacinį siurblį ir apsauginius vožtuvus: 3 bar šildymo sistemai ir 6 bar karštam vandeniui. Katilas šildo radiatorius arba grindinio šildymo sistemą ir karšto vandens talpą. Ji nuo 15 iki 55 °C pašyla per 208, 107, 72 ar 54 min, naudojant 2, 4, 6 ar 8 kW galią, o per 36, 29, 24 ar 18 min, naudojant 12, 16, 20 ar 24 kW galią. Lauko ir kambario jutikliai leidžia valdikliui parinkti 20-85 °C temperatūrą pagal šildymo kreivę. Dienos ir savaitės programos valdo šildymą, karšto vandens ruošimą bei cirkuliaciją. Taip pat yra atostogų, greito sušildymo (Turbo), terminės dezinfekcijos ir buferinės talpos įkrovimo režimai. Temperatūrai nukritus žemiau 7 °C, įsijungia apsauga nuo užšalimo. Per 1 m² gyvatuką talpą gali šildyti kitas šilumos šaltinis. 04/06/08 versija 230 V tinkle veikia 2, 4, 6 arba 8 kW galia, o 400 V tinkle - 4, 6 arba 8 kW galia. 12-24 kW versijai reikia 400 V tinklo. Galią pirmojo paleidimo metu nustato montuotojas. Valdymui per naršyklę reikalingas papildomas C.MI modulis.
Techniniai duomenys
| Modelis | EKD.M3-04/06/08 | EKD.M3-12/16/20/24 |
|---|---|---|
| Galia | 2/4/6/8 kW | 12/16/20/24 kW |
| Vardinė srovė, 230 V | 8.7/17.4/26.1/34.8 A | - |
| Kabelio skerspjūvis, 230 V | 3 × 2.5/2.5/4/6 mm² | - |
| Vardinė srovė, 400 V | 3 × 5.8/8.7/11.6 A (4/6/8 kW) | 3 × 17.4/23.1/28.8/34.6 A |
| Kabelio skerspjūvis, 400 V | 5 × 2.5 mm² | 5 × 2.5/4/4/6 mm² |
| Talpos pašildymas nuo 15 iki 55 °C | 208/107/72/54 min | 36/29/24/18 min |
- Talpa
- 130 l
- Šildymo vandens temperatūra
- 20-85 °C
- Išsiplėtimo indas
- 12 l šildymui ir 12 l karštam vandeniui
- Slėgis šildymo sistemoje
- 0.05-0.3 MPa (0.5-3 bar)
- Vandens slėgis
- iki 0.6 MPa
- Gyvatuko plotas
- 1 m²
- Gyvatuko galia (85/65 °C)
- 23 kW
- Šildymo sistemos jungtys
- G 3/4" (vidinis sriegis)
- Vandens prijungimas
- G 3/4" (vidinis sriegis)
- Matmenys (aukštis × plotis × gylis)
- 1745 × 580 × 630 mm
- Svoris
- 115 kg (pripildytas apie 255 kg)
- Minimalūs atstumai
- viršuje 200 mm, šonuose 100 mm, gale 50 mm
- Komplekte
- lauko ir kambario temperatūros jutikliai
- Energijos klasė
- D (šildymas), C (karštas vanduo)
- Garso galios lygis
- 41 dB
Kam tinka
Kai trūksta vietos
Katilas ir boileris telpa viename korpuse, kurio pagrindas užima 580 × 630 mm.
Kai reikia karšto vandens atsargos
130 l talpa nuo 15 iki 55 °C pašyla per 54 min esant 8 kW galiai arba per 18 min esant 24 kW galiai.
Kai yra kitas šilumos šaltinis
Jis gali šildyti talpą per 1 m² gyvatuką, o valdiklis turi buferinės talpos įkrovimo režimą.
Ką svarbu žinoti prieš montuojant
Tuščias EKD.M3 sveria 115 kg, o pripildytas - apie 255 kg, todėl jį statykite ant tvirto, lygaus pagrindo ten, kur nuotėkio atveju nebūtų užlieta patalpa. Palikite 200 mm tarpą viršuje, 100 mm šonuose ir 50 mm gale. Vandens slėgis talpoje gali siekti 0.6 MPa. Jei jis didesnis, reikia reduktoriaus. Lašėjimas iš apsauginio vožtuvo vamzdelio yra normalus, todėl jo neužkimškite. Magnio anodą tikrinkite kasmet, keiskite kas 18 mėnesių ir periodiškai atlikite terminę dezinfekciją. Tai savininko atliekami, o ne garantinės priežiūros darbai. Katilas neturi sistemos pildymo vožtuvo, todėl montuotojas turi įrengti pildymo vietą šalia. 12 l šildymo sistemos išsiplėtimo indo pakanka iki 116 l talpos sistemai, veikiančiai 85/70 °C temperatūros režimu. Grindinio šildymo sistemai reikia apsauginės armatūros. Elektros grandinėje būtina srovės nuotėkio relė, visų polių atjungiklis ir apsauga nuo viršįtampių. Patalpa negali būti drėgna, o temperatūra joje negali nukristi žemiau 0 °C. Tarp sezonų palikite katilą įjungtą į elektros tinklą ir veikiantį budėjimo režimu.
Pakeičia nebegaminamus modelius: EKD.L / EKD.M.WiFi
Padėsime parinkti
Parašykite arba paskambinkite. Nurodykite namo plotą, apšiltinimą arba šilumos nuostolius, elektros įvado tipą ir leistinąją galią, šildymo sistemą bei žmonių skaičių - padėsime parinkti tinkamą katilo galią.
