Ką montuotojas nustato pirmą kartą įjungęs katilą?
Pirmąjį katilo paleidimą turi atlikti tinkamą kvalifikaciją turintis montuotojas. Jis patikrina elektros maitinimą, ar šildymo sistema užpildyta ir nuorinta, parenka maksimalią katilo galią, nustato temperatūros ribas bei cirkuliacinio siurblio režimą. Tik sukonfigūravus šiuos parametrus katilas gali tinkamai valdyti konkrečią šildymo sistemą.
Paleidžiant EKCO.MN3 / M3 atliekami pagrindiniai darbai:
- sistema užpildoma paruoštu vandeniu arba šildymo sistemoms skirtu neužšąlančiu skysčiu;
- sistema nuorinama, o siurblio nuorinimo programa paleidžiama 10 minučių;
- pasirenkama meniu kalba ir maksimali katilo galia;
- patikrinami lauko temperatūros Tos ir patalpos temperatūros Tr jutikliai;
- nustatoma maksimali katilo temperatūra;
- parenkamas siurblio režimas ir didžiausias slėgio aukštis.
Grindiniam šildymui ir senesnėms sistemoms su didesnio skersmens vamzdžiais paprastai taikomas pastovaus slėgio "Const p." režimas. Radiatoriams tinka kintamo slėgio "Variable p." režimas, padedantis sumažinti srauto triukšmą ties termostatiniais vožtuvais.
Minimalus srautas per katilą iki 8 kW galios katilams yra 3.5 l/min, o didesnės galios katilams - 4.5 l/min. Pulsuojanti siurblio piktograma rodo, kad šis srautas nepasiektas.
Lauko jutiklis montuojamas šešėlyje, šiaurinėje arba šiaurės vakarų pastato pusėje, atokiau nuo langų ir vėdinimo angų. Patalpos jutikliui parenkamas reprezentatyvus kambarys, kuriame nėra tiesioginės šildytuvų, langų, durų ar dažnų skersvėjų įtakos.
Ką gali keisti pats savininkas, o ką turi nustatyti montuotojas?
Savininkui skirtame "Settings" meniu galima keisti kasdienį komfortą lemiančius parametrus: pageidaujamą kambario ir buitinio karšto vandens temperatūrą, savaitės programas, kalbą, laiką bei greituosius režimus. Katilo galią, temperatūros ribas, šildymo kreivę, jutiklių veikimą ir sistemos tipą reikėtų derinti su montuotoju.
| Meniu | Ką jame rasite |
|---|---|
| "Settings" | Kambario temperatūros lygius, šildymo, karšto vandens ir cirkuliacijos programas, laiką, kalbą, sistemos informaciją |
| Greitieji režimai | "Party" 1-24 val., "Holiday" 1-60 dienų, rankinį šildymą, karšto vandens režimą ir "Turbo" |
| Statistika | Dienos, savaitės, mėnesio ir metų elektros energijos duomenis |
| "Configuration" | Kreivę, poslinkį, galios bei temperatūros ribas, jutiklius, siurblį, sistemos darbo režimą |
| "Service" | Diagnostikos informaciją, skirtą montuotojui ar techninės priežiūros specialistui |
Konfigūracijos meniu apsaugotas kodu, kuris nurodytas instrukcijoje. Šiuos nustatymus derinkite su montuotoju. Šiame meniu galima pakeisti saugai ir sistemos veikimui svarbius parametrus, įskaitant maksimalią galią, temperatūrą ir slėgio kontrolę.
Kas yra šildymo kreivė ir kaip ji veikia?
Šildymo kreivė nurodo, kokią į šildymo sistemą tiekiamo vandens temperatūrą katilas turi palaikyti pagal lauko temperatūrą. Kai lauke šąla, srauto temperatūra kyla. Atšilus ji mažėja. EKCO.MN3 / M3, apskaičiuodamas srauto temperatūrą, taip pat įvertina nustatytą kambario temperatūrą, todėl komforto nustatymas gali pakeisti srauto temperatūrą nekeičiant pačios kreivės.

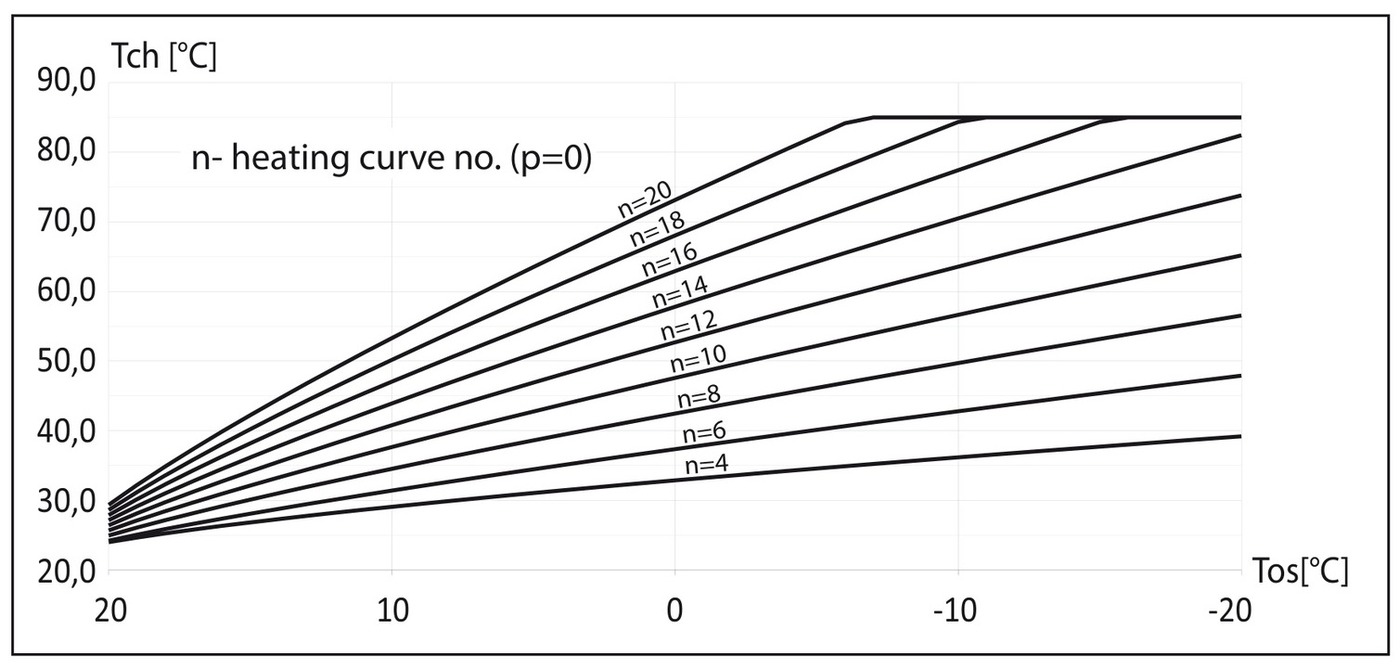

Gamintojo grafikas sudarytas esant 22 °C nustatytai kambario temperatūrai. Režimas "Per curve" temperatūrą apskaičiuoja pagal lauko sąlygas ir kreivę, o "Constant" palaiko nustatytą pastovią katilo temperatūrą.
| Kreivė | Lauke +10 °C | Lauke 0 °C | Lauke -10 °C | Lauke -20 °C |
|---|---|---|---|---|
| 4 | 29 °C | 33 °C | 36 °C | 39 °C |
| 6 | 31 °C | 37 °C | 43 °C | 48 °C |
| 8 | 35 °C | 42 °C | 50 °C | 56 °C |
| 10 | 38 °C | 48 °C | 57 °C | 65 °C |
| 12 | 41 °C | 53 °C | 64 °C | 74 °C |
| 14 | 44 °C | 58 °C | 70 °C | 82 °C |
| 16 | 47 °C | 63 °C | 77 °C | 85 °C |
| 18 | 50 °C | 68 °C | 85 °C | 85 °C |
| 20 | 53 °C | 73 °C | 85 °C | 85 °C |
Lentelėje pateiktos apytikslės reikšmės, nuskaitytos iš gamintojo grafiko. Galimas maždaug 1-2 °C nuokrypis. Ties 85 °C kreivės išsilygina, nes tai didžiausia katilo srauto temperatūra.
Kokią kreivę pasirinkti radiatoriams ir grindiniam šildymui?
Gamintojo rekomenduojamas pradinis taškas radiatoriams yra 12 kreivė, o grindiniam šildymui - 8 kreivė. Tai nėra galutinis nustatymas, tinkantis kiekvienam pastatui. Gerai apšiltintam namui gali pakakti žemesnės kreivės, o daugiau šilumos prarandančiam pastatui gali reikėti aukštesnės.
Pagal grafiką 12 kreivė reiškia apie 53 °C srauto temperatūrą, kai lauke yra 0 °C, ir apie 74 °C, kai lauke yra -20 °C. Pasirinkus 8 kreivę, atitinkamos temperatūros būtų maždaug 42 °C ir 56 °C.
Grindinio šildymo sistemą būtina apsaugoti nuo per aukštos temperatūros termostatiniu vožtuvu arba lygiaverte apsauga. Vien pasirinkti 8 kreivę nepakanka, nes šaltu oru pagal ją gali būti reikalinga apie 56 °C tiekiamo srauto temperatūra. Kai grindinio šildymo kontūrą katilas maitina tiesiogiai, be maišymo, o tame pačiame kontūre nėra radiatorių, maksimali katilo temperatūra turi atitikti grindinio šildymo projektinę temperatūrą. Pavyzdžiui, jei sistema suprojektuota veikti 50/40 °C režimu, nustatoma 50 °C riba.
Kaip suprasti, ar keisti kreivę, ar jos poslinkį?

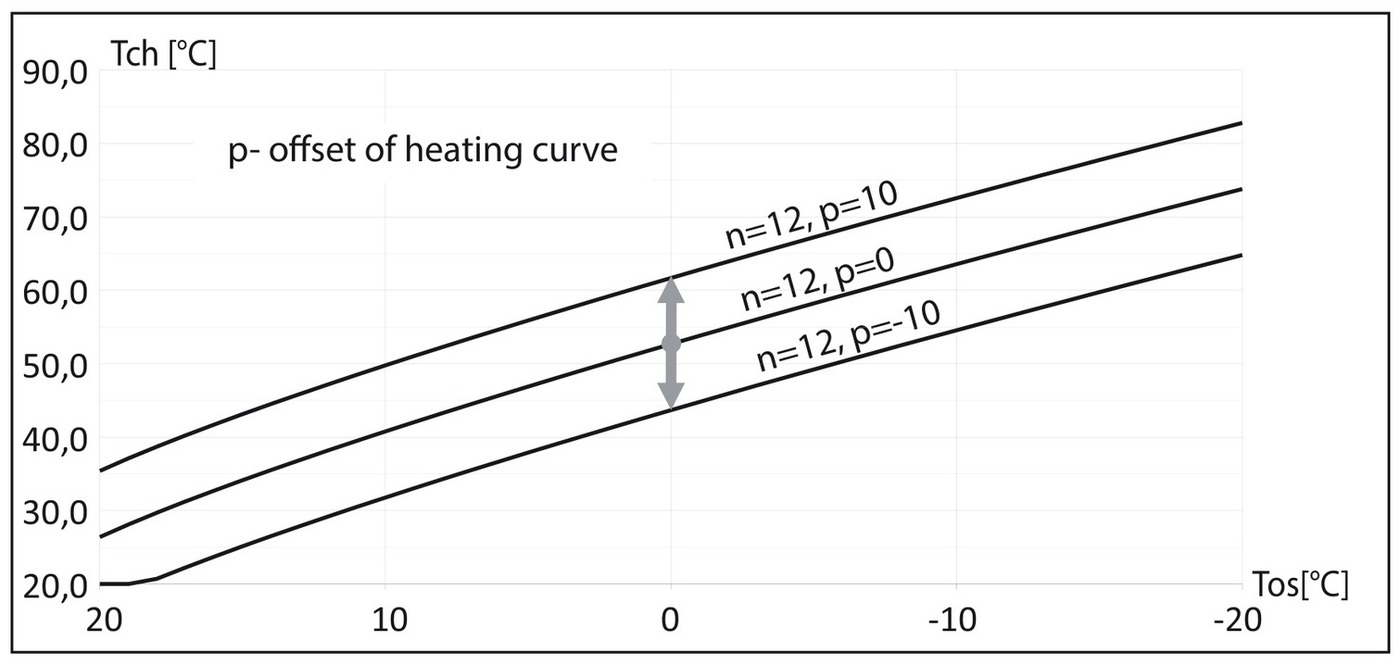

Kreivę keiskite tada, kai komforto problema atsiranda daugiausia šaltu oru. Poslinkį keiskite tada, kai visą šildymo sezoną patalpose nuolat per šalta arba per šilta. Kreivės numeris keičia jos statumą, o poslinkis visą kreivę perkelia aukštyn arba žemyn, nepakeisdamas jos nuolydžio.
| Ką pastebite | Ką koreguoti |
|---|---|
| Šaltu oru per vėsu | Kreivę kelti vienu žingsniu |
| Šaltu oru per šilta | Kreivę mažinti vienu žingsniu |
| Pereinamuoju ir šaltuoju laikotarpiu per vėsu | Didinti poslinkį |
| Pereinamuoju ir šaltuoju laikotarpiu per šilta | Mažinti poslinkį |
| Rudenį vėsu, o žiemą pakanka šilumos | Kreivę mažinti, poslinkį didinti |
| Rudenį per šilta, o žiemą temperatūra tinkama | Kreivę didinti, poslinkį mažinti |
Jei naudojamas Tr patalpos jutiklis, pirmiausia patikrinkite nustatytą komforto temperatūrą. Kartais pakanka ją padidinti, neliečiant konfigūracijos meniu.
Kas yra histerezė ir kokią reikšmę nustatyti?
Histerezė nusako, kiek kambario temperatūra turi nukristi žemiau nustatytos reikšmės, kad šildymas vėl įsijungtų. Jei nustatyta 22 °C temperatūra ir 0.5 °C histerezė, šildymas įsijungs temperatūrai nukritus iki 21.5 °C arba žemiau, o išsijungs pasiekus 22 °C.
Kospel straipsnyje nurodoma, kad histerezę galima nustatyti nuo 0.1 iki 2 °C, ir rekomenduojama pradėti nuo maždaug 0.5 °C. Per maža reikšmė lemia dažnesnius katilo įsijungimus. Per didelė histerezė leidžia kambario temperatūrai labiau svyruoti.
Nepainiokite dviejų vienodai pavadintų parametrų. Kambario valdymo "Tr hysteresis" reguliuoja įprastą šildymo įjungimą. "Aut. Turbo" meniu esanti "Tr hysteresis" nustato temperatūros kritimą, kuriam esant paleidžiamas "Turbo" režimas. Lauko temperatūros išjungimo funkcija turi atskirą, nekintamą 2 °C histerezę.
Kaip nustatyti EKCO.LN3 / L3, jei šis katilas neturi šildymo kreivės?
EKCO.LN3 / L3 nepalaiko šildymo kreivės ir nenaudoja lauko temperatūros jutiklio. Savininkas nustato pastovią į sistemą tiekiamo vandens temperatūrą nuo 20 iki 85 °C, o kambario termostatas per RT kontaktą įjungia arba sustabdo šildymą pagal poreikį. Katilas tuo metu automatiškai moduliuoja kaitinimo galią.
Atšilus orams srauto temperatūrą reikia sumažinti rankiniu būdu arba šildymą valdyti programuojamu kambario termostatu. Maksimalią srauto temperatūrą konfigūracijos meniu nustato montuotojas.
LN3 / L3 turi katilo apsaugos nuo užšalimo funkciją: cirkuliacinis siurblys įsijungia, kai vidiniai jutikliai fiksuoja žemesnę nei 5 °C temperatūrą. Tai nėra viso pastato apsaugos funkcija. Jei reikalingas automatinis valdymas pagal lauko temperatūrą, tam skirti EKCO.MN3 / M3 ir EKCO.L2M / LN2M su lauko jutikliu WE-027.
Kokius kitus EKCO.MN3 / M3 nustatymus verta žinoti?
EKCO.MN3 / M3 leidžia sudaryti aštuonias dienos programas su penkiais laiko intervalais ir savaitės planu. Už nustatytų intervalų ribų taikoma ekonominė kambario temperatūra. Taip pat galima naudoti laikinus "Party", "Holiday" ir "Turbo" režimus, tačiau "Turbo" neveikia įjungus atostogų režimą.
Pastato apsauga nuo užšalimo pradeda šildyti, kai lauko temperatūra nukrinta žemiau 2 °C arba kambario temperatūra nukrinta žemiau 5 °C. Šildymas sustabdomas pasiekus atitinkamai 3 °C arba 6 °C. Ši funkcija neveikia, kai prijungtas išorinis RT termostatas.
Pasibaigus šildymo sezonui sistemos nereikėtų išleisti. Palikite valdiklį budėjimo režimu ir neišjunkite maitinimo. Tuomet veiks siurblio apsauga nuo užstrigimo, kuri po 24 valandų neveikimo trumpam paleidžia siurblį.
Tokie patys kreivės, poslinkio, Tr histerezės ir "Turbo" valdymo principai taikomi ir EKD.M3. Kitų Kospel valdiklių kreivių numeriai gali reikšti kitokias charakteristikas, todėl jų nereikėtų tiesiogiai lyginti su M3 nustatymais.
Padėsime nustatyti
Parašykite mums arba paskambinkite ir nurodykite katilo modelį, šildymo sistemos tipą, dabartinę kreivę, poslinkį, srauto temperatūrą bei tai, kada patalpose tampa per vėsu ar per šilta. Padėsime suprasti, kurį parametrą verta koreguoti, o kuriuos darbus palikti montuotojui.
Dažniausi klausimai
Kokią histerezę nustatyti?
Kospel straipsnyje nurodoma, kad histerezę galima nustatyti nuo 0.1 iki 2 °C, ir rekomenduojama pradėti nuo maždaug 0.5 °C. Mažesnė histerezė reiškia dažnesnius katilo įsijungimus, o didesnė leidžia labiau svyruoti kambario temperatūrai.
Per šalčius vėsu, o rudenį temperatūra tinkama. Ką keisti?
Pakelkite šildymo kreivę vienu žingsniu. Jei po pakeitimo pereinamuoju laikotarpiu patalpose pasidarys per šilta, kartu šiek tiek sumažinkite kreivės poslinkį.
Ar EKCO.LN3 turi šildymo kreivę?
Ne. EKCO.LN3 palaiko nustatytą srauto temperatūrą, o šildymo poreikio signalą per RT kontaktą perduoda kambario termostatas. Automatinį valdymą pagal lauko temperatūrą turi EKCO.MN3 / M3 ir EKCO.L2M / LN2M, prijungus lauko jutiklį WE-027.
