Kaip pakeisti elektrinio katilo galią: EKCO.LN3 / L3 ir EKCO.MN3 / M3

Kada keisti katilo galią ir ką galima daryti patiems?

Galią verta sumažinti, kai namo elektros įvadas arba pagrindinis automatinis jungiklis neatlaiko visos katilo apkrovos. Tai aktualu ir tada, kai katilas veikia kartu su virykle, sauna ar momentiniu vandens šildytuvu. Mažesnę galią galite nustatyti patys. Kartu sumažėja vienai fazei tenkanti srovė.

Tiek EKCO.LN3 / L3, tiek EKCO.MN3 / M3 katilai gali veikti pasirinkus vieną iš kelių galios verčių:

• 12/16/20/24 kW modelyje galima pasirinkti 12, 16, 20 arba 24 kW.
• 4/6/8 kW modelyje pasirenkama galia priklauso ir nuo elektros tinklo jungimo.
• Galią sumažinti galite valdiklio meniu.
• Galią galima didinti tik elektrikui patikrinus kabelį ir automatinį jungiklį pagal srovę.
• Temperatūras, siurblio darbą, slėgio jutiklį ir šildymo kreivę turi nustatyti montuotojas.

Sumažinus galią, šalčiausiomis dienomis namas gali įšilti lėčiau. Katilas vis tiek turi padengti pastato šilumos nuostolius, todėl prieš pasirenkant galios ribą verta perskaityti straipsnį Elektros katilo galios parinkimas.

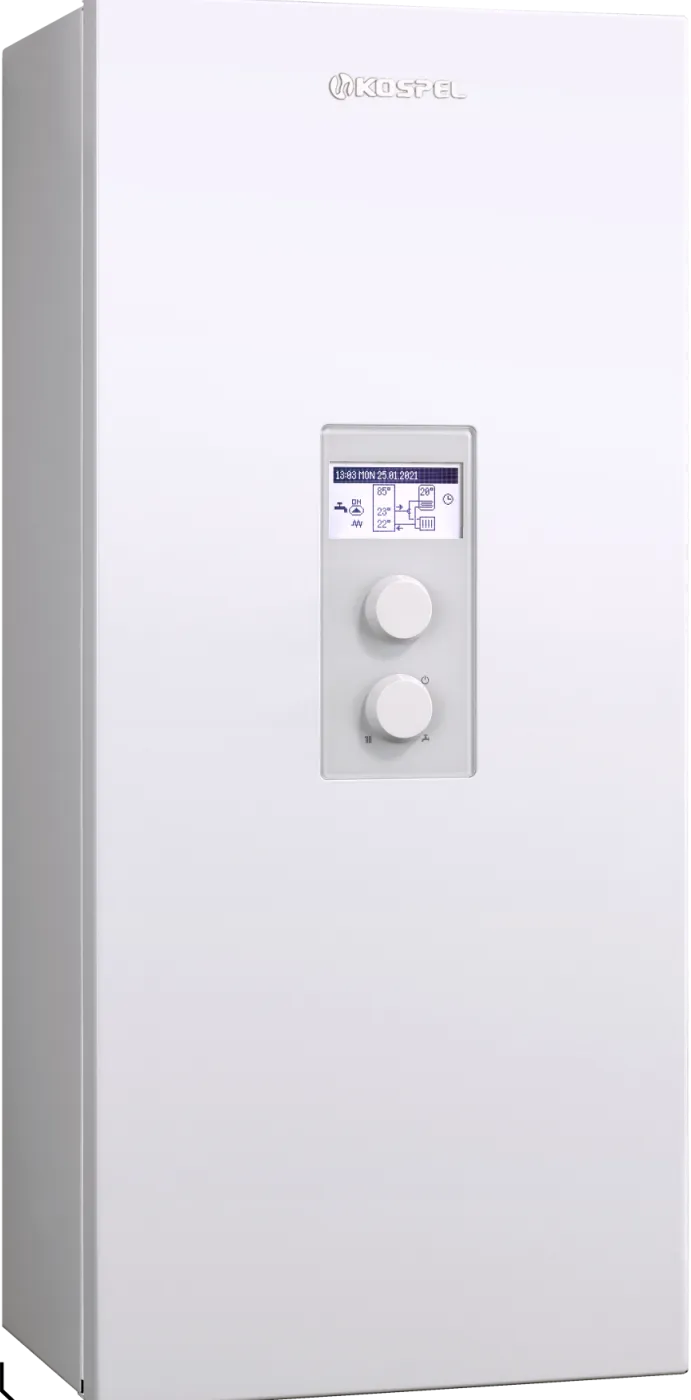

Kaip sumažinti EKCO.LN3 / L3 galią meniu?

EKCO.LN3 / L3 galios nustatymą rasite konfigūracijos meniu, pasirinkę "MAX RATED POWER". Prieigai naudojamas kodas 987. Valdiklyje lietuvių kalbos nėra, todėl Lietuvoje dažniausiai pasirenkama anglų kalba. Toliau pateikiame angliškus punktų pavadinimus taip, kaip jie rodomi ekrane.

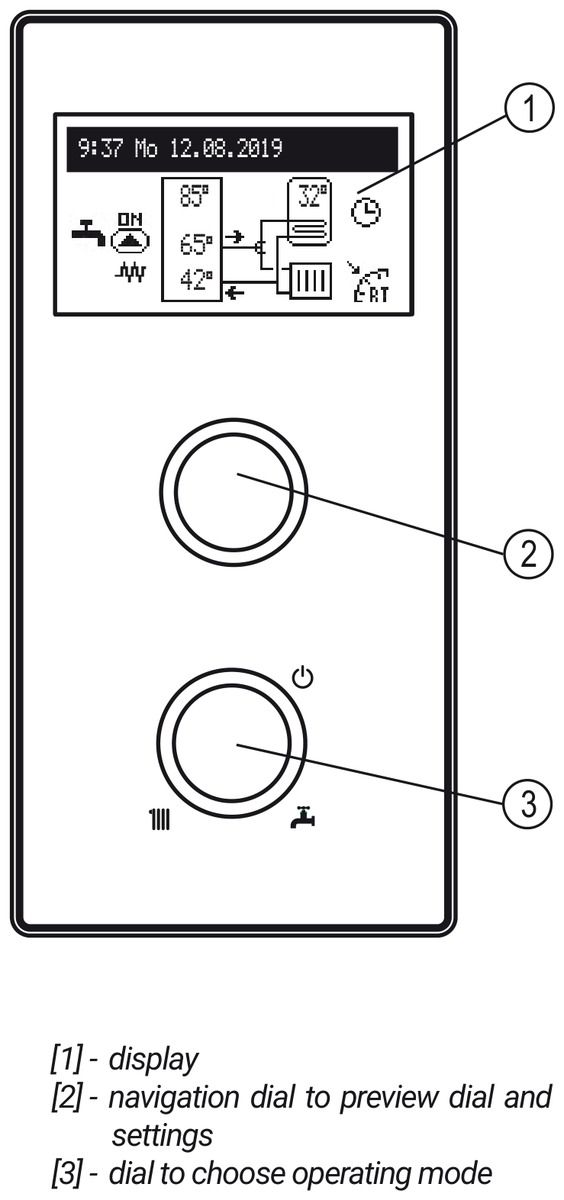

1. Navigacijos rankenėle pasirinkite ekraną "SERVICE / CONFIGURATION" ir paspauskite rankenėlę.
2. Pasirinkite "CONFIGURATION".
3. Kai valdiklis paprašys kodo, pasukite rankenėlę iki 987 ir patvirtinkite paspausdami. Kodas nurodytas gamintojo instrukcijos 15 puslapyje.
4. Po punkto "PUMP" raskite "MAX RATED POWER".
5. Pasirinkite mažesnę galią.
6. Išeikite pasirinkę "END" arba palaikę nuspaustą rankenėlę. Jei nieko nedarysite, pagrindinis ekranas grįš maždaug po 3 minučių.
7. Nustatymą patikrinkite per "SETTINGS > SYSTEM > MAX RATED POWER".

Visą meniu aprašymą rasite EKCO.LN3 / L3 instrukcijoje.

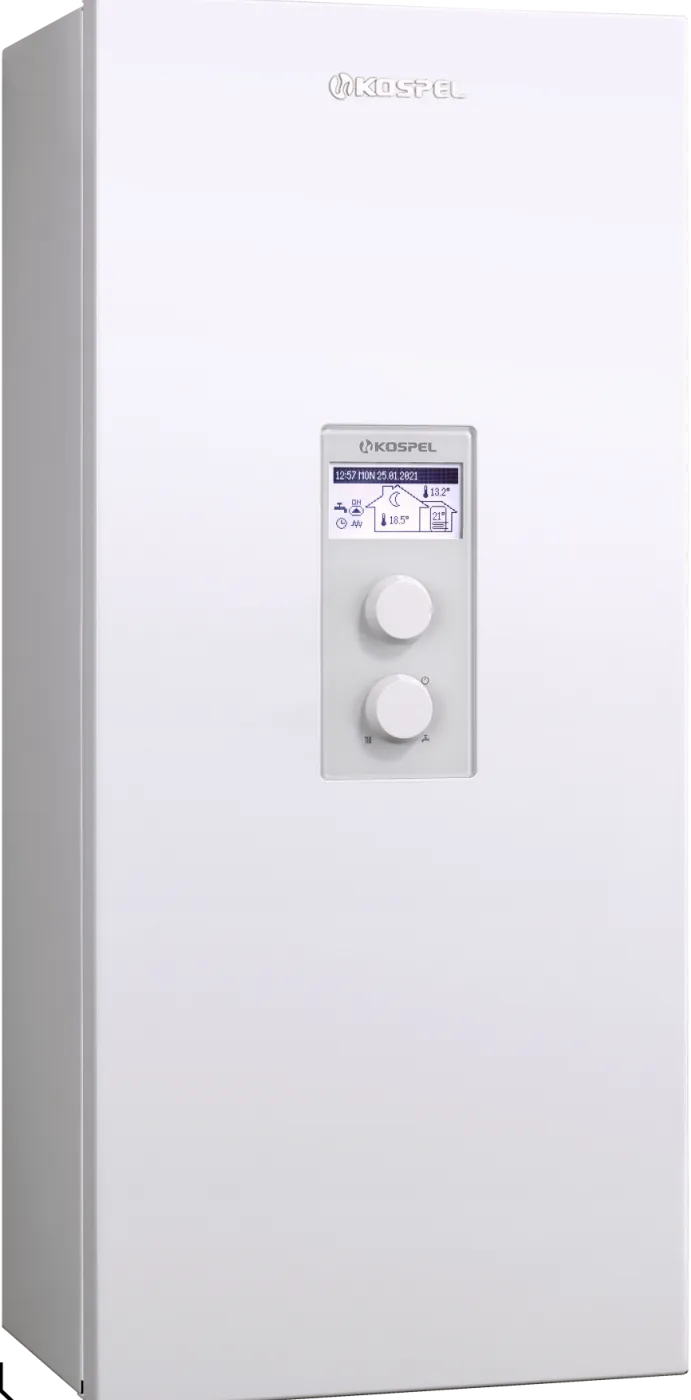

Kaip sumažinti EKCO.MN3 / M3 galią meniu?

EKCO.MN3 / M3 modelyje didžiausia galia nustatoma skiltyje "Boiler rated power > Max rated power". Šiame valdiklyje taip pat naudojamas kodas 987. Be bendros katilo galios, galima atskirai apriboti šildymo, karšto vandens ruošimo ir fotovoltinės sistemos režimų galią.

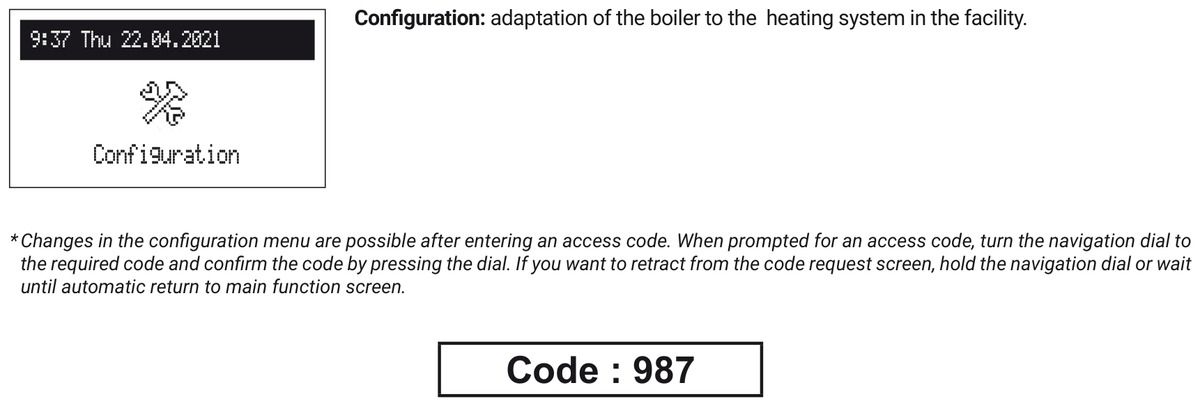

1. Navigacijos rankenėle pasirinkite "Configuration" ir paspauskite.
2. Pasukite rankenėlę iki 987 ir patvirtinkite paspausdami. Kodas nurodytas gamintojo instrukcijos 18 puslapyje.
3. Atidarykite "Boiler rated power".
4. Punkte "Max rated power" nustatykite didžiausią katilo galią.
5. Nustatymą patikrinkite per "Settings > System > Max rated power".

Šiame modelyje "CH limit" riboja šildymo galią, "DHW limit" - karšto vandens ruošimo galią, kai įjungta vandens šildytuvo funkcija, o "PV limit" - galią veikiant PV režimui, kai įėjimas FN nustatytas kaip PV. Tai leidžia atskirti skirtingų darbo režimų apkrovas. Išsamus valdiklio aprašymas pateiktas EKCO.MN3 / M3 instrukcijoje.

Kokia srovė ir koks kabelis reikalingi kiekvienai galiai?

Didinant katilo galią neužtenka pakeisti meniu reikšmės. Elektrikas turi patikrinti, ar kabelio skerspjūvis atitinka pasirinktą galią ir vardinę srovę. Automatinio jungiklio srovę jis parenka pagal apkrovą, kabelį ir konkrečią instaliaciją. Prie katilo gnybtų galima prijungti ne didesnį kaip 5 × 16 mm² kabelį.

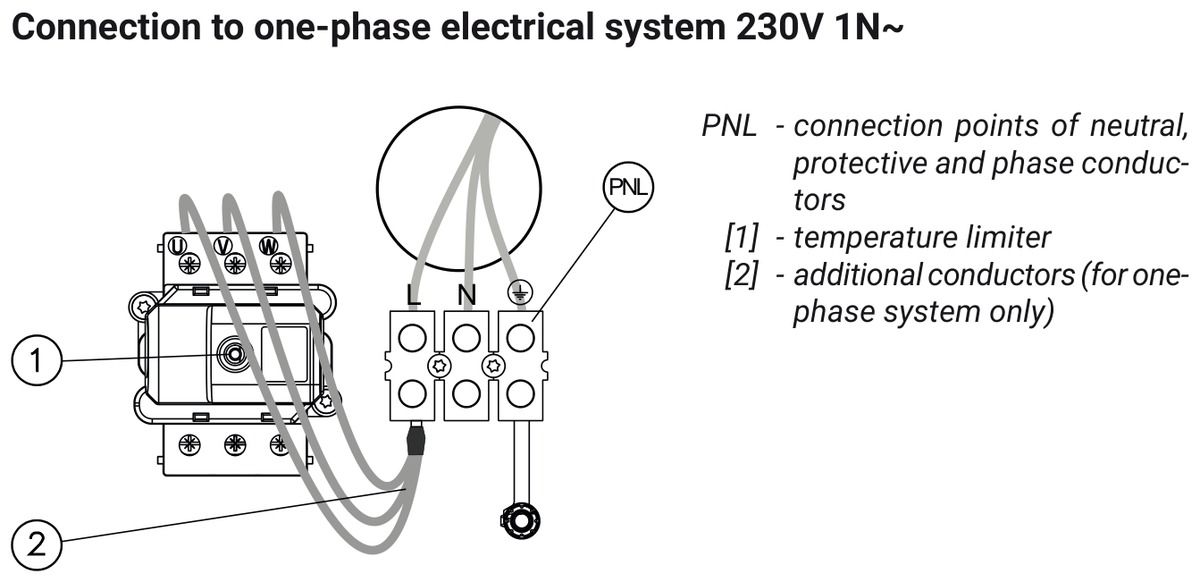

Kaip 4/6/8 kW katilą prijungti prie vienfazio 230 V tinklo?

4/6/8 kW katilas gali veikti 230 V 1N~ tinkle 2, 4, 6 arba 8 kW galia. Tačiau vienfaziam jungimui neužtenka pakeisti meniu nustatymo. Reikia pakeisti gnybtų jungimą ir valdymo plokštės perjungiklių padėtį. Darbus su elektros dalimis turi atlikti kvalifikuotas elektrikas, prieš tai išjungęs maitinimą.

EKCO.LN3 / L3 perjungiamas taip:

1. Katilo maitinimas išjungiamas automatiniu jungikliu.
2. Parenkamas 230 V kabelis pagal lentelę: nuo 3 × 2.5 iki 3 × 6 mm².
3. Prie PNL gnybtų prijungiami L, N ir PE laidai.
4. Papildomais laidininkais sujungiami kaitinimo elementų gnybtai pagal vienfazio jungimo schemą.
5. Valdymo plokštės perjungiklis Nr. 3 nustatomas į padėtį OFF. Tai reiškia vienfazį jungimą. Perjungiklių Nr. 1 ir Nr. 2 keisti negalima.
6. Įjungus maitinimą, meniu pasirenkama 2, 4, 6 arba 8 kW galia.

EKCO.MN3 / M3 perjungiklių padėtys:

• 400 V 3N~, 4/6/8 kW: Nr. 1 OFF, Nr. 2 OFF, Nr. 3 ON.
• 230 V 1N~, 2/4/6/8 kW: Nr. 1 OFF, Nr. 2 ON, Nr. 3 OFF.
• 400 V 3N~, 12/16/20/24 kW: Nr. 1 OFF, Nr. 2 OFF, Nr. 3 OFF.

Perjungus 8 kW katilą iš trifazio į vienfazį tinklą, srovė pasikeičia nuo 11.6 A kiekvienoje iš trijų fazių iki 34.8 A vienoje fazėje. Todėl reikia 3 × 6 mm² kabelio, o automatinį jungiklį turi įvertinti elektrikas. Tai nėra vien valdiklio nustatymo pakeitimas.

Ko nekeisti konfigūracijos meniu?

Konfigūracijos meniu yra daugiau punktų nei vien katilo galios nustatymas, tačiau jie skirti montuotojui. Savarankiškai nekeiskite didžiausios temperatūros, siurblio reguliavimo ir slėgio parametrų, nuorinimo, slėgio jutiklio, vandens šildytuvo ar šildymo kreivės nustatymų. Netinkamai parinktos temperatūros gali padidinti eksploatacijos sąnaudas ir pabloginti šildymo sistemos darbą.

Šildymo kreivės ir histerezės veikimą paaiškiname straipsnyje Elektrinio katilo paleidimas: šildymo kreivė ir histerezė.

Padėsime nustatyti galią

Parašykite mums arba paskambinkite ir nurodykite katilo modelį, dabartinę galią, elektros tinklo tipą bei kabelio skerspjūvį. Atsiųsime tinkamą instrukciją ir padėsime įvertinti, kokia galia tinka Jūsų elektros įvadui.
