Šilumos siurblys: monoblokas ar split - kuo jie skiriasi

Kuo skiriasi monoblokas nuo split?

Monobloko šaldymo ciklas vyksta gamykloje hermetiškai uždarytame lauko bloke. Su namo viduje esančia įranga jis sujungiamas vandens vamzdžiais. Split sistemoje tarp lauko ir vidaus blokų teka šaltnešis, todėl montuojant šaldymo kontūrą reikia sujungti vietoje. Tai pagrindinis techninis skirtumas, nuo kurio priklauso montavimo darbai ir apsauga nuo užšalimo.

Monobloko lauko bloke yra visi šaldymo ciklo elementai, įskaitant elektroninį plėtimosi vožtuvą. Hermetiškai uždarytame bloke taip pat yra fluorintų šiltnamio efektą sukeliančių dujų.

Tarp lauko ir vidaus blokų cirkuliuoja šildymo vanduo arba, jei sistema atitinkamai suprojektuota, glikolio tirpalas. Skystį varo vidaus bloke esantis cirkuliacinis siurblys. Split sistemos šaldymo kontūro dalis driekiasi tarp abiejų blokų, todėl montuotojas turi vietoje sujungti šaltnešio vamzdžius.

Taigi monoblokas leidžia išvengti šaltnešio vamzdžių jungimo darbų objekte, tačiau reikia gerai apgalvoti lauke esančios vandens kontūro dalies apsaugą.

Kas lieka namo viduje?

Pasirinkus Kospel monobloką, namo viduje nereikia montuoti šaldymo ciklo įrangos, tačiau čia vis tiek veikia hidraulinis modulis, valdiklis ir kiti šildymo sistemos elementai. Jų išdėstymas priklauso nuo pasirinktos komplektacijos. HPM2.C turi vieną pastatomą bloką su integruotomis talpomis, o HPM2.Z naudojamas kompaktiškesnis pakabinamas blokas ir atskiros talpos.

HPM2.C sistemos HPMD vidaus blokas yra 1678 × 690 × 851 mm dydžio ir sveria 216 kg. Jame sumontuoti šie elementai:

• valdiklis ir hidraulinis modulis;
• 250 l karšto vandens talpa;
• 60 l buferinė talpa;
• 3 arba 6 kW elektrinis šildytuvas;
• cirkuliacinis siurblys;
• trieigis vožtuvas;
• apsauginis vožtuvas ir oro išleidiklis;
• purvo atskyriklis.

HPM2.Z sistemos pakabinamo HPMI2 bloko matmenys yra apie 717 × 416 × 323 mm. Jame yra valdiklis, trieigis vožtuvas, 12 l išsiplėtimo indas ir 3 arba 6 kW elektrinis šildytuvas. Karšto vandens boileris ir buferinė talpa montuojami atskirai. Tam naudojamos SWVPC arba SVK ir SWP ar SWPC talpos. Jų paskirtis plačiau paaiškinta straipsnyje Boileris ar buferinė talpa šilumos siurbliui.

R32 šaltnešis yra degus, todėl įrengimo instrukcijoje nustatyti reikalavimai ir patalpai, kurioje montuojamas vidaus blokas. Mažiausias patalpos tūris yra 3.7 m³ HPMO2-8 modeliui, 6.0 m³ HPMO2-12 modeliui ir 6.7 m³ HPMO2-16 modeliui. HPMO2-16 atveju grindų plotas turi siekti bent 8.5 m². Patalpoje negali būti atviros liepsnos ar veikiančių dujinių prietaisų.

Ką daro montuotojas ir kas gali liesti šaltnešio kontūrą?

Montuojant Kospel monobloką nereikia atidaryti ar vietoje sujungti šaltnešio kontūro. Montuotojas pastato lauko ir vidaus blokus, sandariai sujungia hidraulinius vamzdžius, prijungia elektrą bei jutiklius. Tada jis iš sistemos išleidžia orą ir patikrina vandens srautą, slėgį bei maitinimo įtampą. Šaltnešio kontūro remontas yra specializuotas darbas.

Šaltnešio kontūrą gali liesti tik įgalioti specialistai, turintys saugaus darbo su šaltnešiais kompetencijos pažymėjimą. Šis reikalavimas svarbus atliekant remontą ar kitus darbus, kuriems reikia atidaryti hermetišką kontūrą.

Kospel HPMO2 lauko blokuose naudojamas R32 šaltnešis, kurio GWP yra 675:

• HPMO2-8 - 1.1 kg;
• HPMO2-12 - 1.8 kg;
• HPMO2-16/23 - 2.0 kg.

Įprastai montuotojas šio šaltnešio kiekio nekeičia. Jo užduotis yra tinkamai įrengti hidraulinę ir elektrinę sistemos dalis bei patikrinti darbinius parametrus.

Ar monobloko vanduo neužšals per šalčius ar dingus elektrai?

Vandens užšalimo lauko vamzdžiuose rizika yra silpnoji monobloko vieta, todėl jos negalima palikti neįvertintos. Gamintojo instrukcijoje nurodoma neišjungti šilumos siurblio, kai lauko temperatūra nukrinta žemiau 0 °C. Jei galimi ilgesni elektros tiekimo sutrikimai, projektuojant sistemą reikia numatyti papildomą apsaugą.

Kai elektros tiekimo sutrikimo rizika yra reikšminga, šilumos siurblio kontūrą galima atskirti nuo hidraulinio modulio papildomu šilumokaičiu. Lauko kontūras tuomet užpildomas neužšąlančiu skysčiu.

HPM2.C sistemai galima numatyti UPS. Kad cirkuliacija būtų palaikoma iki 48 valandų, gamintojas nurodo ne mažesnę kaip 200 W nuolatinę galią, 230 V įtampą ir 1.2 kWh akumuliatorių.

Apsauga neapsiriboja vienu įrenginiu. Taip pat svarbu:

• tinkamai izoliuoti lauko vandens vamzdžius;
• įrengti išleidimo vožtuvus ir apvadą, kad prireikus būtų galima išleisti vandenį iš lauko bloko;
• apsaugoti kondensato nutekėjimo vietą nuo užšalimo;
• neišjungti sistemos per šalčius.

Valdiklis turi patalpos apsaugos funkciją. Kai vidaus temperatūra nukrinta žemiau 7 °C, sistema įjungia šildymą. Tačiau ši funkcija nepakeičia priemonių, reikalingų ilgesnio elektros tiekimo sutrikimo atveju.

Kur pastatyti lauko bloką?

Lauko bloko vietą reikia parinkti atsižvelgiant į jo svorį, oro srautą, kondensato nutekėjimą ir atstumą nuo langų bei takų. HPMO2-12 sveria 132 kg, o HPMO2-16/23 - 160 kg, todėl blokui reikia stabilaus pagrindo. Netinkama vieta gali didinti vibraciją, trukdyti oro srautui arba sukelti apledėjimą šalia pastato.

Pagrindas turi būti bent 100 mm aukščio. Vietose, kur kaupiasi sniegas, rekomenduojamas 300 mm aukštis. Po bloku įrengtas žvyro sluoksnis padeda nutekėti kondensatui, o lankstūs vamzdžių sujungimai mažina vibracijos perdavimą į pastatą.

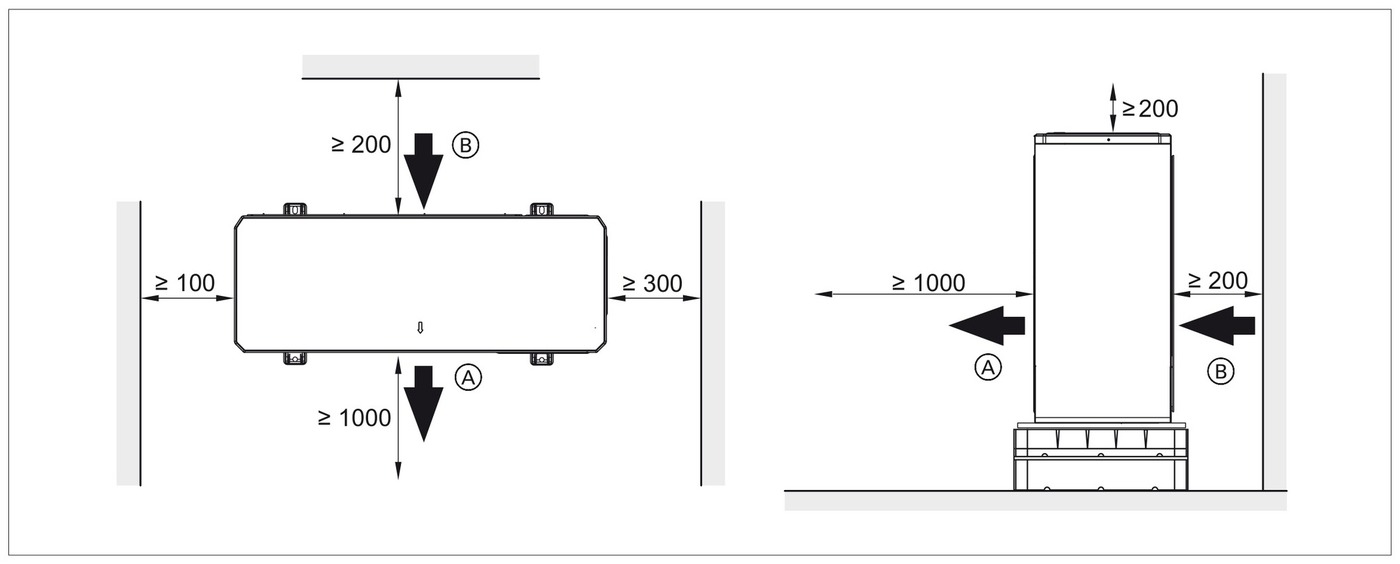

Gamintojas nurodo palikti:

• bent 1 m prieš oro išmetimo pusę;
• bent 200 mm už bloko;
• bent 200 mm virš bloko;
• 100 arba 300 mm šonuose, priklausomai nuo išdėstymo.

Lauko bloko nereikėtų statyti po miegamųjų langais ar šalia jų. Nuo langų, terasų ir takų rekomenduojama išlaikyti bent 3 m atstumą. Kai oro temperatūra žemesnė nei +10 °C, išpučiamas šaltas oras gali sukelti paviršių apledėjimą, todėl oro srauto negalima nukreipti į dažnai naudojamą praėjimą.

Kas tinka Jūsų namui?

Monoblokas nėra savaime tinkamesnis kiekvienam namui, o split sistema nėra savaime prastesnė. Abi technologijos yra populiarios ir veiksmingos, kai įranga tinkamai parinkta bei sumontuota. Vertinant variantus, svarbiausia žinoti pastato šilumos poreikį, šildymo sistemos temperatūrą, lauko bloko vietą ir galimybes apsaugoti vamzdyną nuo užšalimo.

Kospel šilumos siurbliai yra inverteriniai monoblokai. Toks sprendimas leidžia išvengti šaltnešio jungimo darbų montavimo vietoje, tačiau reikalauja patikimos lauke esančios hidraulinės dalies apsaugos.

Prieš priimdami sprendimą įvertinkite ne tik įrangos tipą. Praktinį pasiruošimo sąrašą rasite straipsnyje Ką patikrinti renkantis šilumos siurblį.
