Elektrinio katilo jungimas su boileriu per trieigį vožtuvą

Kaip elektrinis katilas pašildo vandenį boileryje?

Katilas šildo ne patį buitinį vandenį, o per boilerio gyvatuką cirkuliuojantį šilumnešį. Gavęs signalą iš boilerio jutiklio, katilo valdiklis perjungia trieigį vožtuvą. Šilumnešis teka į gyvatuką, perduoda šilumą boileryje esančiam vandeniui, o šiam pasiekus nustatytą temperatūrą vėl nukreipiamas į šildymo kontūrą.

Trieigis vožtuvas vienu metu nukreipia srautą į vieną kontūrą:

1. Boilerio jutiklis užfiksuoja, kad vanduo atvėso.
2. Katilas įjungia karšto vandens ruošimą.
3. Vožtuvas nukreipia srautą į boilerio gyvatuką.
4. Šildymo kontūras tuo metu nešildomas.
5. Pasiekus nustatytą temperatūrą, vožtuvas grįžta į patalpų šildymo padėtį.

Gamykloje katilas būna nustatytas tik patalpoms šildyti, todėl boilerio funkciją reikia įjungti konfigūracijos meniu.

Kurie Kospel katilai gali valdyti trieigį vožtuvą?

Atskiram boileriui valdyti pritaikytos pagrindinės EKCO serijos. Jos turi trieigio vožtuvo išėjimą ir boilerio temperatūros jutiklio įėjimą. Kai kuriuose modeliuose vožtuvas jau įmontuotas, o kituose jį reikia sumontuoti atskirai. Yra ir katilų, kuriems išorinis boileris nereikalingas.

EKCO.MOBILE boilerio valdymo funkcijos neturi.

Ko reikia elektriniam katilui su boileriu?

Sistemai reikia trijų pagrindinių dalių: boilerio su gyvatuku, trieigio vožtuvo su elektrine pavara ir temperatūros jutiklio. Jutiklis leidžia katilui nustatyti tikrąją vandens temperatūrą, valdyti ruošimo programas ir atlikti terminę dezinfekciją. Vietoje jutiklio galima naudoti termostatą, tačiau tuomet dalimi valdiklio funkcijų naudotis negalima.

Kospel sistemose naudojami:

• ZAWÓR.KOT.VC6013, 3/4" trieigis vožtuvas su SPDT pavara;
• ZAWÓR.KOT.SPST, G 3/4" vožtuvas su SPST pavara;

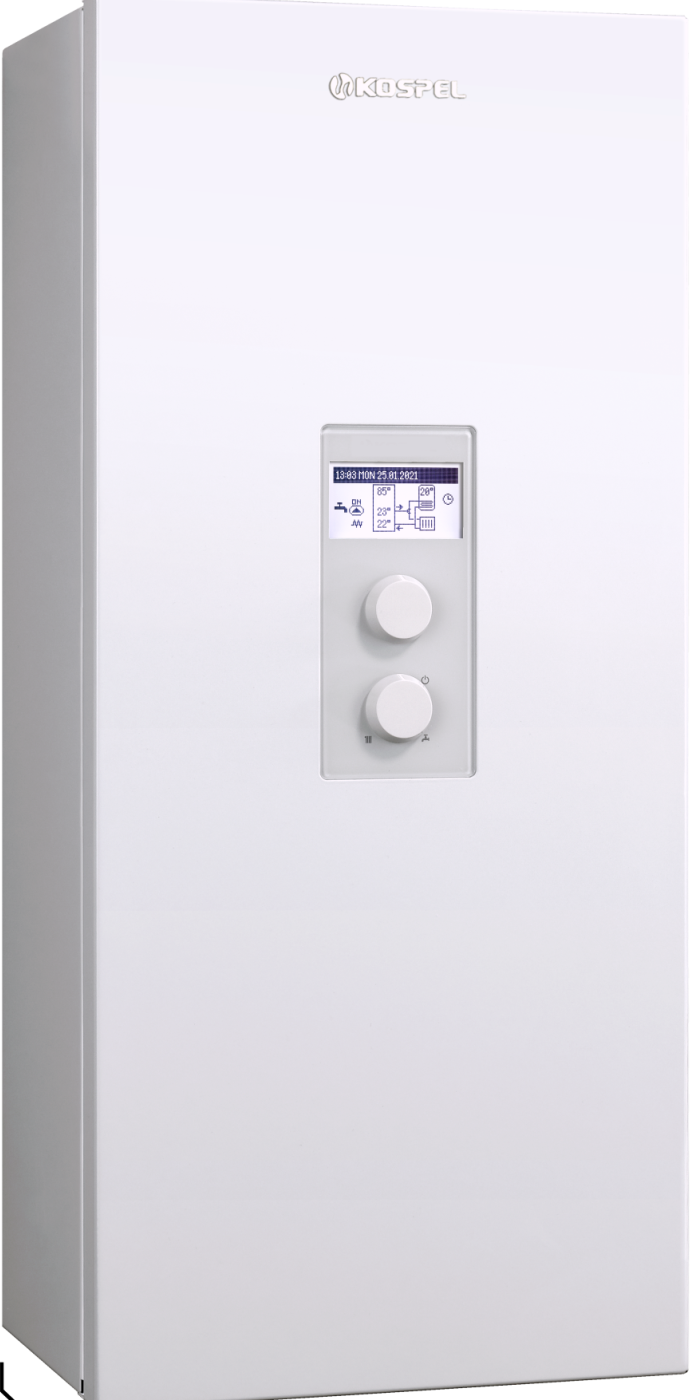

• WE-019/01 boilerio temperatūros jutiklis EKCO.LN3/L3, EKCO.MN3/M3 ir EKCO.L2M / LN2M katilams;
• WE-008 jutiklis EKCO.T ir EKCO.TM katilams;
• pasirinktinai karšto vandens cirkuliacijos siurblys, valdomas per PUMP.C išėjimą.

Naudojant boilerio termostatą su NO kontaktu, katile negalima nustatyti boilerio temperatūros, dezinfekcijos, karšto vandens programų ir rankinio ruošimo režimo.

Kaip sujungiama katilo ir boilerio hidraulika?

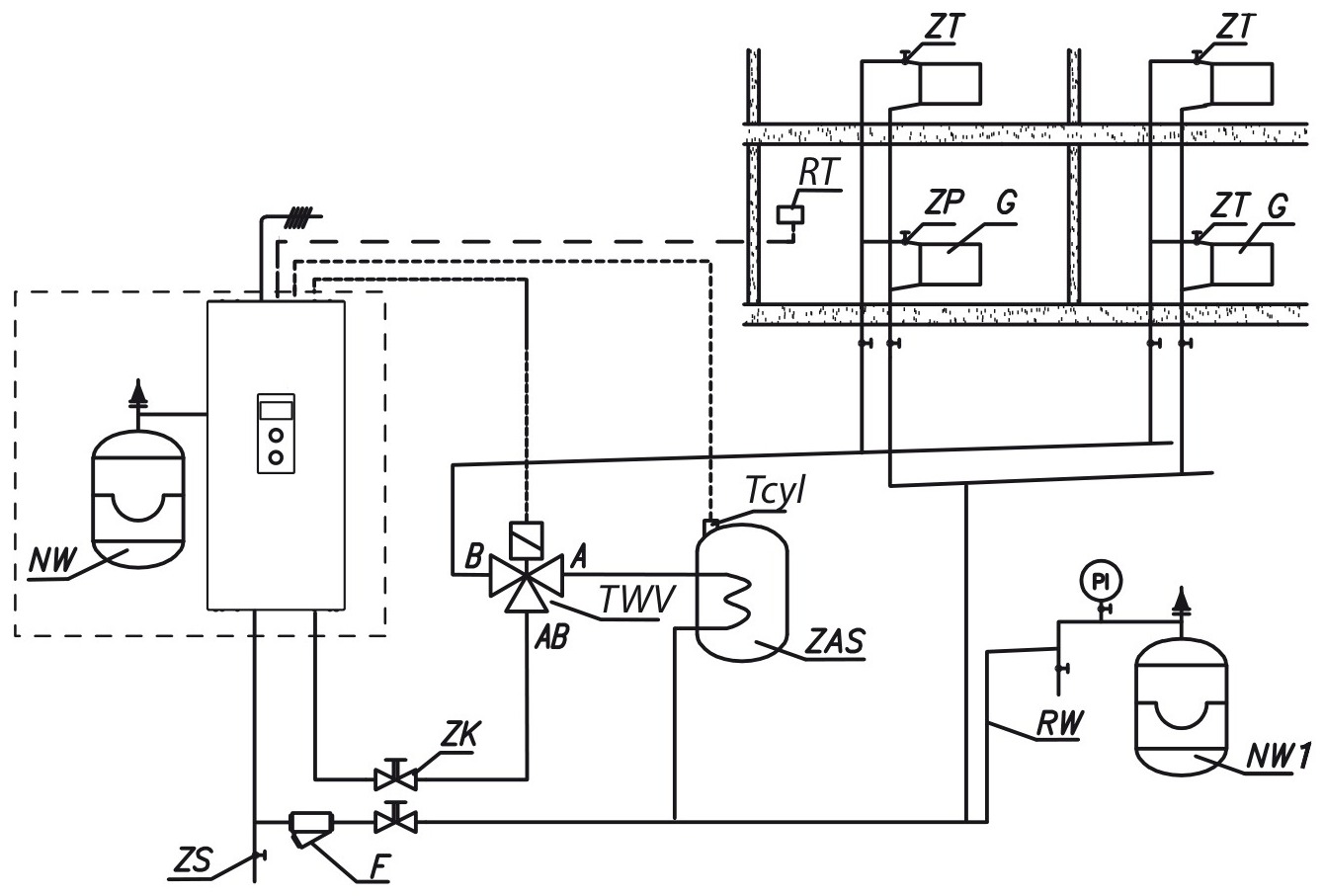

Trieigis vožtuvas montuojamas katilo tiekimo linijoje. AB anga prijungiama prie katilo, o A ir B angos nukreipia srautą į boilerio gyvatuką arba šildymo sistemą. Abiejų kontūrų grįžtamosios linijos sujungiamos ir per filtrą grįžta į katilą. Konkreti A ir B angų paskirtis derinama su pavara ir valdiklio nustatymu.

Svarbūs montavimo principai:

• filtrą reikia montuoti pagal srauto rodyklę, dangteliu žemyn;
• prieš filtrą ir už jo montuojami uždarymo vožtuvai, kad filtrą būtų galima išvalyti;
• išsiplėtimo indas parenkamas pagal visą sistemos vandens tūrį, įskaitant gyvatuką ir vamzdžius;
• LN3 ir MN3 katiluose įmontuotas 5 l indas, veikiant 85/70 °C režimu, skirtas iki 56 l tūrio sistemai;
• boilerio šalto vandens įvade privalomas apsauginis vožtuvas, o tarp jo ir talpos negali būti uždarymo vožtuvo;
• jei vandentiekio slėgis viršija boilerio leistiną slėgį, montuojamas slėgio reduktorius.

Gamintojo schemos yra principinės. Tikslius vamzdžių skersmenis, armatūrą, indus ir apsaugos įtaisus parenka sistemą projektuojantis specialistas.

Kaip prijungiamas trieigis vožtuvas ir temperatūros jutiklis?

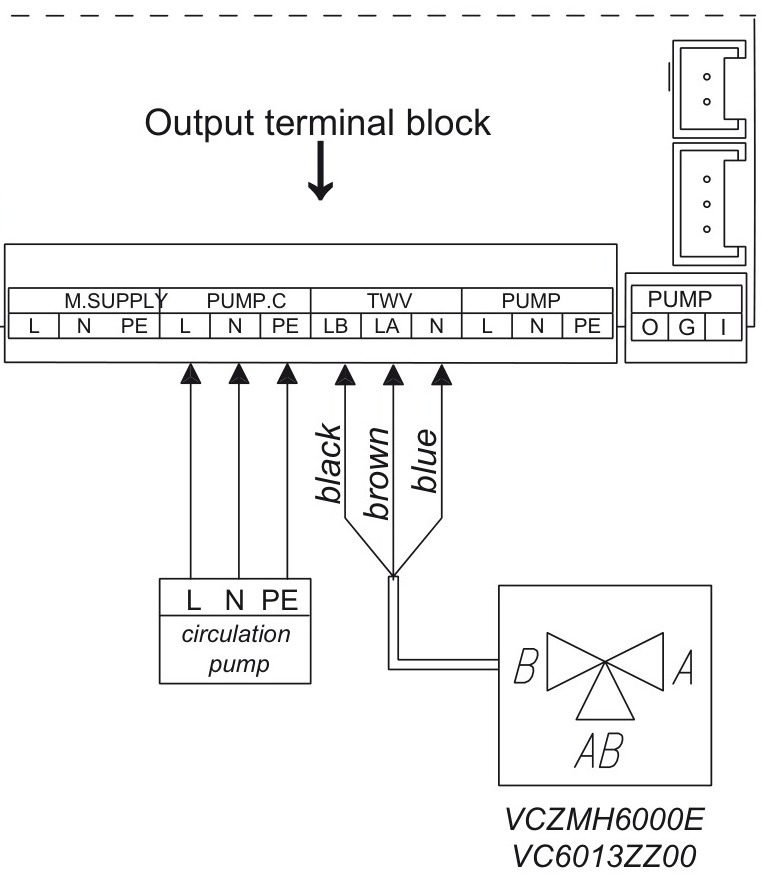

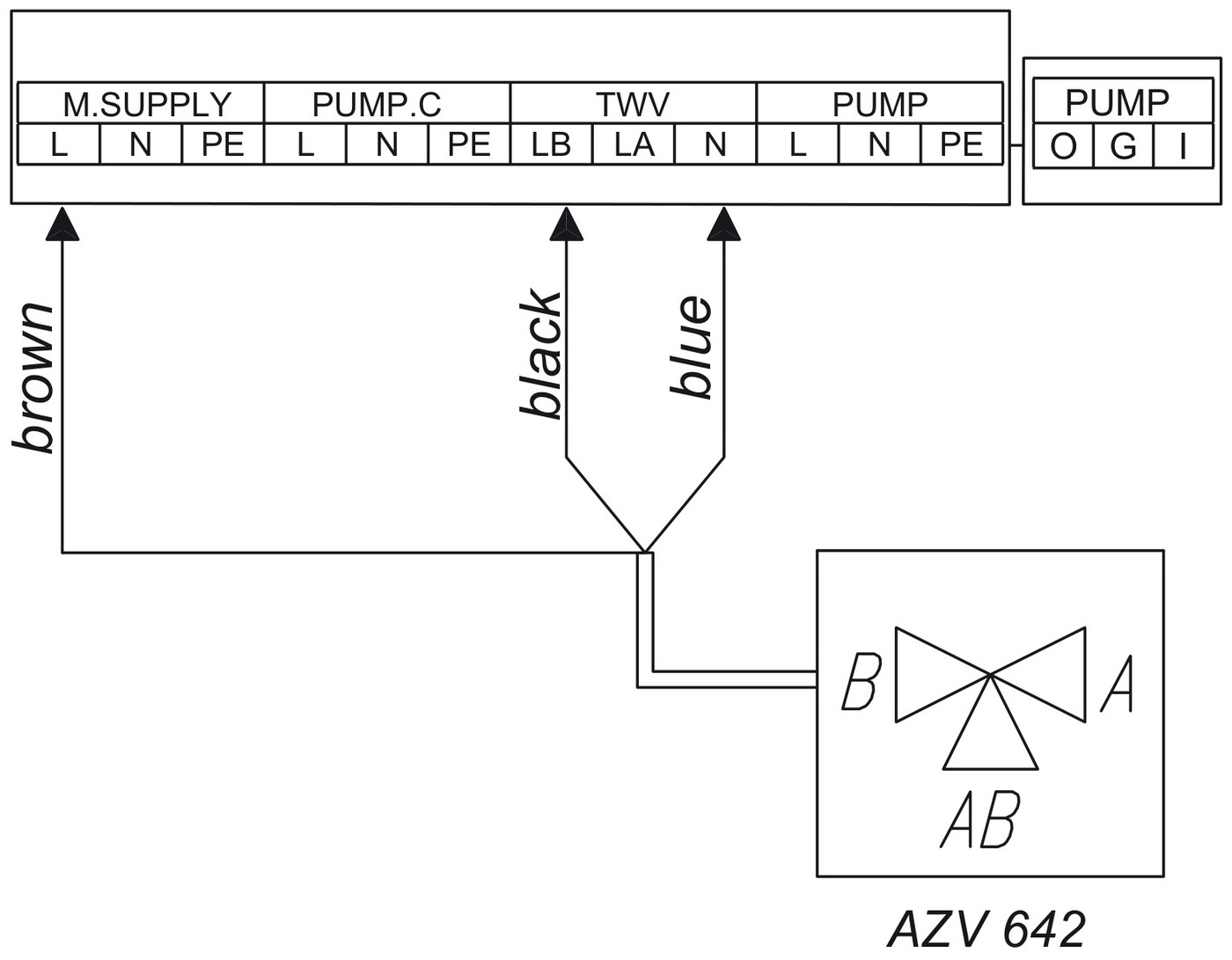

EKCO.LN3/L3 ir EKCO.MN3/M3 katiluose vožtuvo pavara jungiama prie TWV gnybtų, o temperatūros jutiklis - prie Tcyl įėjimo. SPDT pavaros juodas laidas jungiamas prie LB, rudas - prie LA, mėlynas - prie N. SPST pavarai taikoma atskira gamintojo jungimo schema.

Prie MA, RT ir Tcyl įėjimų negalima jungti įtampos, nes ji gali sugadinti valdiklį. Jutiklio kabelis turi būti kuo trumpesnis, tiesiamas atskirai nuo galios kabelių ir nevyniojamas aplink kitus laidus. Prie jutiklių įėjimų jungiami gamintojo numatyti jutikliai.

Elektros darbus turi atlikti kvalifikuotas elektrikas. Katilui reikalinga nuotėkio relė, visų polių atjungimo įtaisas su ne mažesniu kaip 3 mm tarpeliu ir apsauga nuo viršįtampių.

Kokį boilerį rinktis elektriniam katilui?

Boilerio tūrį lemia žmonių skaičius ir vandens naudojimo įpročiai, o reikiamą gyvatuko galią - katilo galia. Gyvatuko galia turi būti ne mažesnė už katilo galią. Jei gyvatukas perduoda per mažai šilumos, į katilą grįžta karštas vanduo, todėl katilas dažnai išsijungia ir vėl įsijungia.

Kospel rekomenduoja numatyti 30-50 l talpą vienam žmogui. Karšto vandens poreikis paprastai siekia apie 50 l vienam žmogui per dieną.

SWK turi visas jungtis viršuje ir tinka montuoti po sieniniu elektriniu katilu. WW gyvatuko galia yra apie 10-12 kW. Su 12-24 kW EKCO.M3 / MN3 boilerio šildymo galią galima apriboti valdiklio "DHW limit" nustatymu. EKCO.L3 / LN3 tokios galios ribojimo funkcijos neturi, todėl WW netinka 12-24 kW L3 / LN3 katilui. Tokiu atveju rinkitės boilerį, kurio gyvatuko galia nėra mažesnė už katilo galią, pavyzdžiui, SW arba SWK.

Jei norite vieno korpuso sprendimo, EKD.M3 sujungia katilą ir 130 l talpą. Naudojant EKP.LN2M karštas vanduo ruošiamas momentiškai, todėl talpos nereikia, tačiau vandens srautą riboja katilo galia.

Per kiek laiko elektrinis katilas pašildo boilerį?

Šildymo trukmė priklauso nuo talpos, katilo galios, pradinės vandens temperatūros, gyvatuko tiekimo temperatūros ir valdiklyje nustatytos galios ribos. Pavyzdžiui, EKD.M3 įmontuotą 130 l talpą nuo 15 iki 55 °C pašildo per 208 minutes, kai naudojama 2 kW galia, arba per 18 minučių, kai naudojama 24 kW galia.

Gamintojo nurodyti EKD.M3 laikai:

Orientacinis 97 l SWK-100.A pašildymas nuo 10 iki 55 °C truktų apie 3 val. naudojant 2 kW, 1.5 val. naudojant 4 kW, 60 min. naudojant 6 kW ir 30 min. naudojant 12 kW galią. Tai apskaičiuotos vertės. Kasdien boileris retai pradedamas šildyti nuo visiškai šalto vandens.

Kokius nustatymus reikia pakeisti katilo valdiklyje?

Pirmiausia konfigūracijos meniu įjunkite boilerio funkciją ir pasirinkite reguliavimo būdą: vidinį su temperatūros jutikliu arba išorinį su termostatu. Naudojant jutiklį galima nustatyti ekonominę ir komforto temperatūrą, savaitinę programą, gyvatuko tiekimo temperatūrą, dezinfekciją ir cirkuliacijos siurblio darbo laiką.

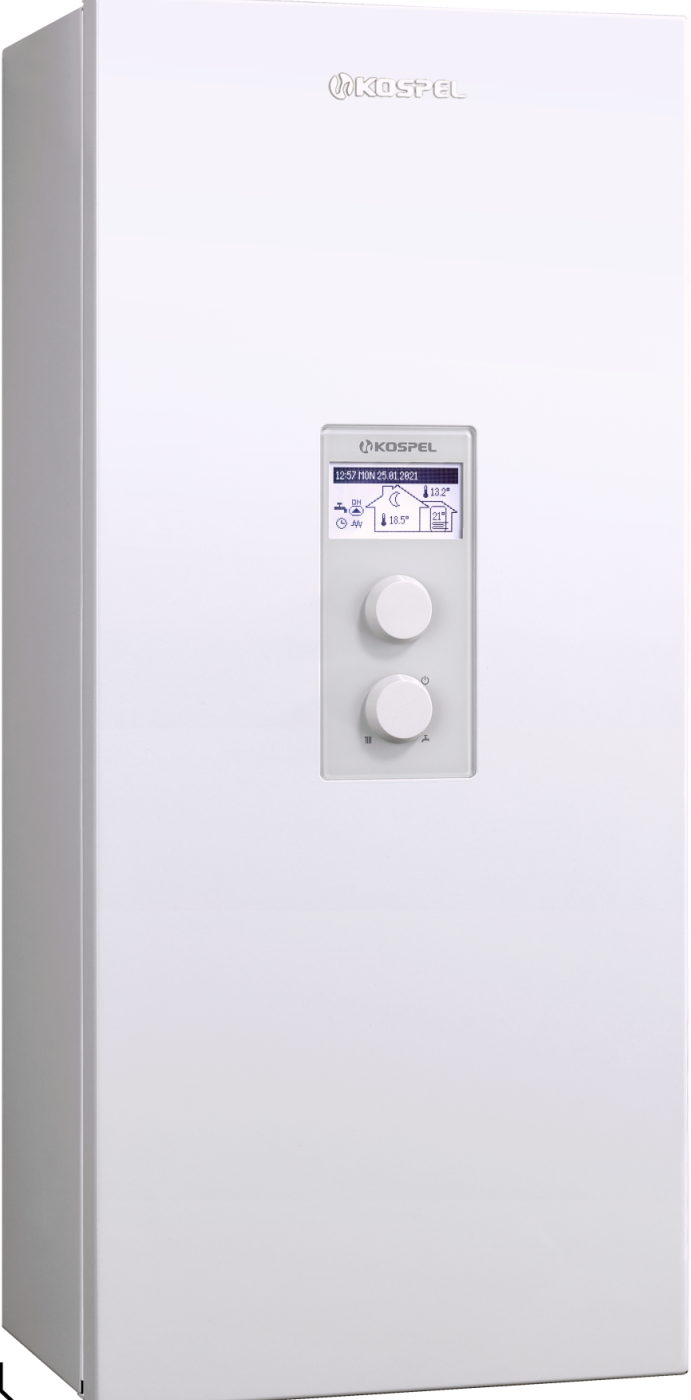

EKCO.MN3/M3 katiluose taip pat reikia patikrinti:

• vožtuvo logiką "A-CH B-DHW" arba "A-DHW B-CH";
• didžiausią boilerio šildymo galią "DHW limit";
• karšto vandens ruošimo programą;
• dezinfekcijos dieną, laiką ir trukmę;
• cirkuliacijos siurblio programą, jei jis sumontuotas.

Dezinfekcijos metu vanduo gali pasiekti 80 °C. Veikiant L3 režimu ir pasiekus 70 °C, ši temperatūra palaikoma 30 minučių, todėl būtina įvertinti nusiplikymo riziką.
